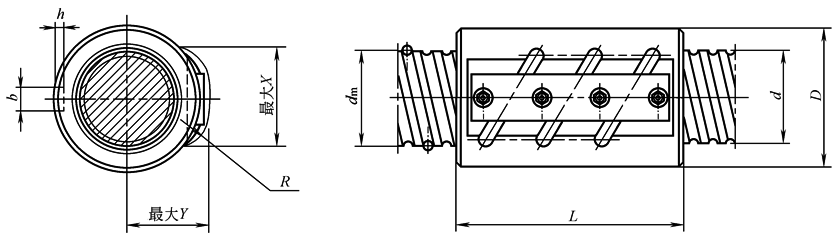

外循环插管凸出式大型重载滚珠丝杠副尺寸及性能参数(山东济宁博特精密丝杠制造有限公司)

螺母型号

公称直

径d₀

/mm

公称导

程P_h0

/mm

钢球直

径D_w

/mm

回路数

(卷数×

列数)

动载荷

C_a/kN

静载荷

C_oa/kN

刚度R'_nu

/N·μm^-1

外径

D

/mm

全长

L

/mm

其他尺寸/mm

b

h

Y

X

R

ZCT12524-5

ZCT12524-7.5

125

24

10.318

2.5×2

2.5×3

230

1051

5379

180

200

275

32

11

100

136

40

ZCT12532-5

ZCT12532-7.5

32

15.081

2.5×2

2.5×3

273

386

1010

1515

3823

5627

185

250

350

32

11

107

140

45

ZCT14024-5

ZCT14024-7.5

140

24

10.318

2.5×2

2.5×3

170

241

788

1182

4005

2895

210

200

275

32

11

115

154

50

ZCT14032-5

ZCT14032-7.5

32

15.081

2.5×2

2.5×3

287

406

1137

1706

4196

6177

220

255

350

32

11

135

163

60

ZCT14040-5

ZCT14040-7.5

40

17.4625

2.5×2

2.5×3

349

495

1308

1962

4262

6273

220

306

430

32

11

135

163

60

ZCT14050-5

ZCT14050-7.5

50

18

2.5×2

2.5×3

363

515

1346
2020

4265

6277

225

380

530

32

11

141

167

70

ZCT16032-5

ZCT16032-7.5

160

32

15.081

2.5×2

2.5×3

304

431

1306

1959

4679

6887

245

252

350

36

12

141

180

60

ZCT16040-5

ZCT16040-7.5

40

17.4625

2.5×2

2.5×3

371

526

1504

2256

4819

7093

245

306

430

36

12

141

180

60

ZCT16050-5

ZCT16050-7.5

50

18

2.5×2

2.5×3

386

547

1548

2322

4826

7104

350

380

530

36

12

147

185

70

ZCT20032-5

ZCT20032-7.5

200

32

15.081

2.5×2

2.5×3

334

473

1645

2468

5678

8357

295

252

350

45

15

162

216

70

ZCT20040-5

ZCT20040-7.5

40

17.4625

2.5×2

2.5×3

408

579

1896

2843

5781

8508

295

306

426

45

15

162

216

70

ZCT20050-5

ZCT20050-7.5

50

18

2.5×2

2.5×3

426

603

1952

2928

5795

8530

300

380

530

45

15

168

221

70

ZCT25040-5

ZCT25040-7.5

250

40

17.4625

2.5×2

2.5×3

447

634

2385

3578

6921

10188

335

312

432

50

17

194

266

70

ZCT25050-5

ZCT25050-7.5

50

18

2.5×2

2.5×3

467

661

2456

3685

6943

10219

370

385

535

50

17

206

274

90

注：表中动静载荷与钢珠直径有关，厂家可根据用户的载荷要求来调整钢球大小。
