膜片碟簧的特点及用途

膜片碟簧就是碟形弹簧。它的外圆部分是碟形弹簧的形状(圆锥形)，内圆部分则由冲有长孔和切槽的18片(也有12片或15片)闭合的扇形板形成。它广泛用于车辆的离合器中作压紧元件，如图1所示

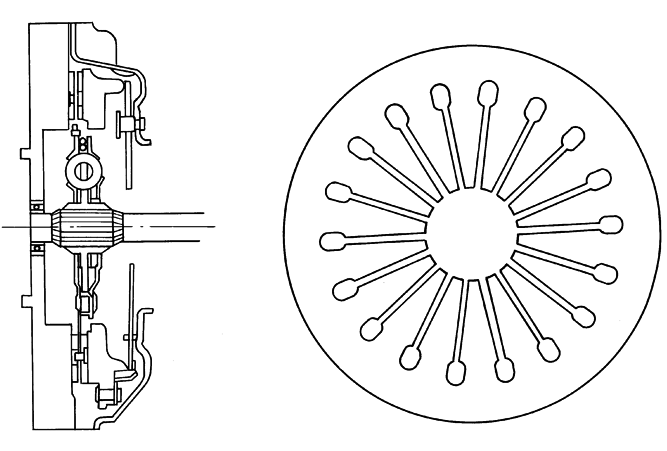

图1  干式单片膜片碟簧离合器剖面图

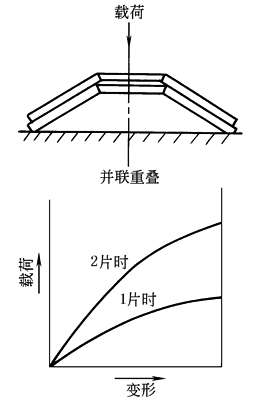

通常膜片碟簧都是单片使用的，但也可以把几片叠成一组使用。例如如图2所示，在同一方向上重叠叫做并联重叠(叠合组合)。对于同一变形量来说，载荷与重叠片数成正比

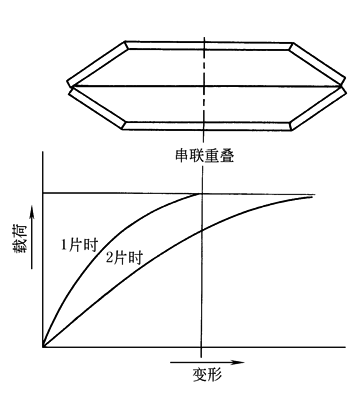

还有一种重叠的方法，如图3所示，是将两片弹簧面对面地重叠，叫做串联重叠(对合组合)，这时的变形量与重叠的片数成正比。除此之外，还有串联重叠组合型(复合组合)，用于高载荷、大位移的场合

图2　并联重叠　　　　　　　　　　　　　　　　　图3　串联重叠
