膜片碟簧参数的选择

膜片碟簧

膜片碟簧有关参数的选择

项目

数据及说明

确定膜片碟簧的最大外径D₂

(1)飞轮安装螺栓的节圆直径

根据这个尺寸的大小来决定离合器的结构尺寸，从而决定膜片碟簧可以外伸的最大直径

(2)承受的载荷

(3)磨损量

(4)必要的分离行程

根据许用应力的大小，由(2)、(3)、(4)三条确定的外径值如果在由(1)条确定的最大外径值范围内，则对于离合器来说，这个外径值是可行的

选择值

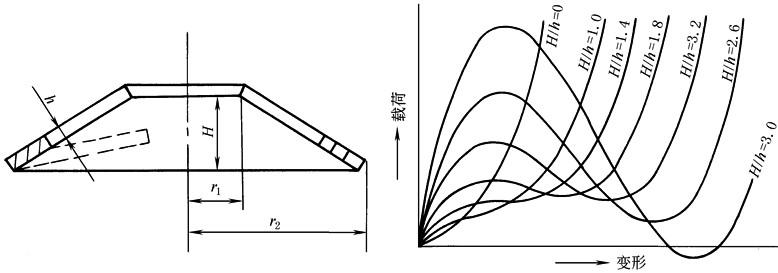

膜片碟簧的特性曲线如下图所示，它随H和h的比值变化而改变。至H/h≥3.0时，波谷处的载荷为负值，这时膜片碟簧就失去了可恢复性

对于H/h值，设计时最好选在1.7~2.0范围内

膜片碟簧特性曲线

选择值

外径r₂与内径r₁的比值即r₂/r₁值，由于杠杆比而受限制，最好取r₂/r₁＝1.3左右。当比值取得较小时，由于制造上的误差，膜片碟簧强度将有较大的离散性

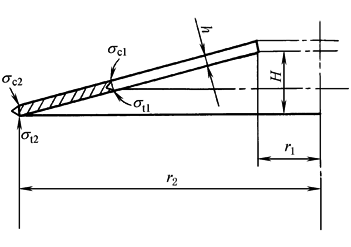

膜片碟簧许用应力σ_cp

膜片碟簧一般采用优质弹簧钢，其许用应力应根据使用条件来确定

一般取最大压应力σ_cp＝1450MPa

最大拉应力σ_tp＝700MPa
