开槽碟形弹簧设计参数的选择

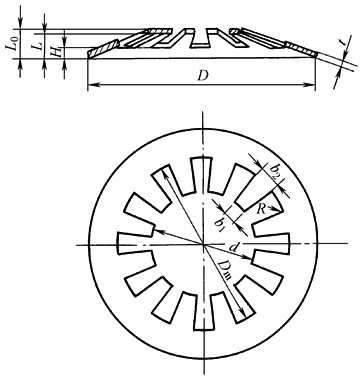

为了确定开槽碟形弹簧的几何尺寸如下图所示，可利用下述比值与数值进行选择

(1)比值D/d

比值D/d＝1.8；2.0；2.5；3.0。应根据具体结构上的要求进行选择

(2)比值D/D_m

比值D/D_m＝1.15；1.20；1.3；1.4；1.5。该比值越小，则D与D_m的尺寸精度对载荷—变形特性的影响越大，同时应力也越大

(3)比值D/t

比值D/t＝70；100；＞100。该比值越大，则设计应力越小，但弹簧尺寸也越大

(4)比值H/t

比值H/t＝1.3；1.4；1.8；2.2。该比值与普通碟形弹簧完全一样，它决定了载荷—变形特性曲线的非线性程度。对于H/t＞1.4的情况，在普通碟形弹簧中通常是不推荐采用的(因为它会产生跃变)。但当开槽碟形弹簧不是多片串联而是单片使用时，则可以采用

(5)舌片数Z

舌片数Z＝8；12；16；20。舌片数越多，则舌片与封闭环部分连接处的应力分布就越均匀，疲劳性能也就越好

(6)舌片根部半径R

舌片根部半径R＝t；2t；＞2t。该半径越大，则应力集中越小

开槽碟形弹簧

(7)大端处内锥高H和小端处内锥高L

未受载荷作用时舌片大端部分(D_m处)内锥高H与舌片小端部分(d处)内锥高L的关系为

(8)舌片大端宽度b₂与舌片小端宽度b₁的关系

b₂＝(D_m/d)b₁

(9)对f₂的考虑

如果需要确定新尺寸，则舌片变形量f₂在第一次近似计算时可以忽略，因为f₂约占总变形量的10%或更小为了考虑到f₂的因素，将计算得到的尺寸稍加修正即可
