开槽碟形弹簧的特性曲线

开槽碟形弹簧是在普通碟形弹簧上开出由内向外的径向沟槽制成的。与相应直径的普通碟形弹簧(即不开槽碟形弹簧)相比，它能在较小的载荷下产生较大的变形。因此，它综合了碟形弹簧和悬臂片簧两者的一些优点。开槽碟形弹簧常用于轴向尺寸受到限制而允许外径较大的场合，如离合器以及需要具有渐减形载荷-变形特性曲线的场合

下图所示为开槽碟形弹簧的载荷P与变形f的关系曲线

根据比值H/t(开槽碟形弹簧圆锥高度H与板料厚度t之比)看，这种特性曲线属于比值H/t中等时，即的情况，包括有负刚度的区段。从图中可以明显地看出，当载荷减小时，变形量反而增大。也就是

说，弹簧具有不稳定工况的区段。正因为如此，这种特性的弹簧适用于拖拉机离合器，当从动盘摩擦片磨损量很大时，使变形有很大变化，但仍可以保持压紧力的变化不大

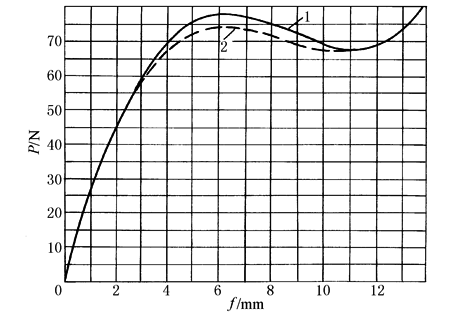

开槽碟形弹簧特性曲线

1—实验曲线；2—计算曲线
