油气喷射润滑装置(JB/ZQ 4732—2006)

油气喷射润滑装置基本参数

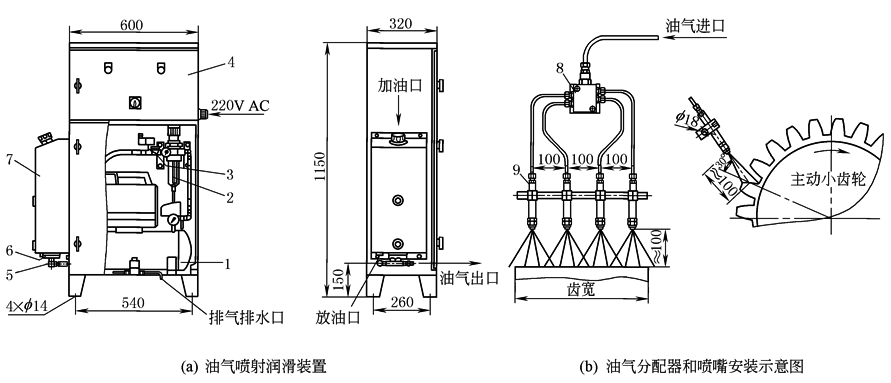

简图

1—空压机；2—过滤调压阀；3—电磁阀；4—PLC电气控制装置；5—油气混合块；

6—气动泵；7—油箱；8—油气分配器；9—喷嘴

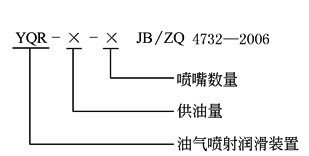

标记方法：

标记示例：

油箱容积20L，供油量0.5mL/行程，喷嘴数量为4 的油气喷射润滑装置，标记为

YQR-0.5-4　油气喷射润滑装置　JB/ZQ 4732—2006

基本参数

型号

最大工作压力

/MPa

压缩空气压力

/MPa

喷嘴数量

油箱容积

/L

供油量

/mL·行程^-1

电压(AC)

/V

YQR-0.25-3

5

0.4

3

20

0.25

220

YQR-0.5-3

0.50

YQR-0.25-4

4

0.25

YQR-0.5-4

0.50

YQR-0.25-5

5

0.25

YQR-0.5-5

0.50

YQR-0.25-6

6

0.25

YQR-0.5-6

0.50

应用

油气喷射润滑装置适用于在大型设备，如球磨机、磨煤机和回转窑等设备中，对大型开式齿轮等进行喷射润滑。润滑装置主要由主站(带PLC控制装置)、油气分配器和喷嘴等组成

注：生产厂有上海澳瑞特润滑设备有限公司，太原矿山机器润滑液压设备有限公司。
