链条喷射润滑装置 |
|||||||||||||
|
(1)LTZ 型链条喷射润滑装置(JB/ZQ 4733—2006) |
|||||||||||||
|
表1 链条喷射润滑装置基本参数 |
|||||||||||||
|
原 理 图 、 装 置 简 图 |

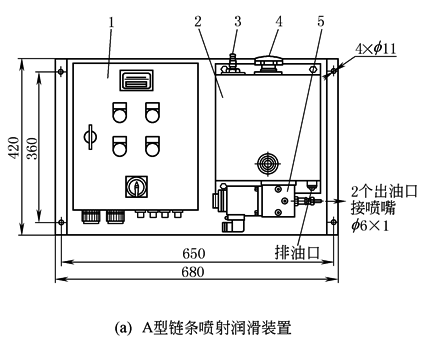

1—PLC电气控制装置；2—油箱；3—液位控制继电器； 4—空气滤清器；5—电磁泵 |

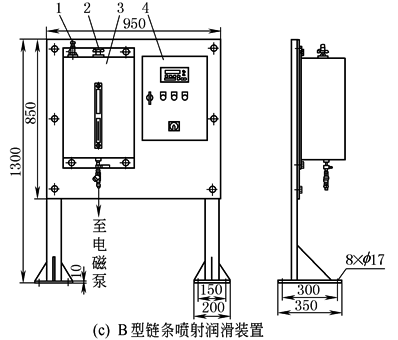

1—空气滤清器；2—液位控制继电器； 3—油箱；4—PLC电气控制装置 |
|||||||||||
|

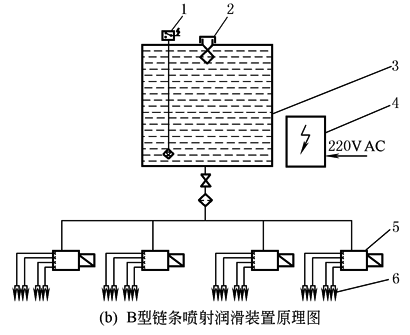

1—空气滤清器；2—液位控制继电器；3—油箱； 4—PLC电气控制装置；5—电磁泵；6—喷嘴 |
标记示例： 油箱容积5L，供油量0.05mL/行程的A型链条喷射润滑装置，标记为 LTZ-5-A 链条喷射润滑装置 JB/ZQ 4733—2006 油箱容积50L，供油量0.1mL/行程的B型链条喷射润滑装置，标记为 LTZ-50-4B 链条喷射润滑装置 JB/ZQ 4733—2006 |
||||||||||||
|
基 本 参 数 |
型号 |
最大工作压力 /MPa |
油箱容积 /L |
每行程供油量 /mL |
电磁泵数量 |
喷射频率 /次·s-1 |
电压(AC) /V |
||||||
|
LTZ-5-A |
4 |
5 |
0.05 |
1 |
≤2.5 |
220 |
|||||||
|
LTZ-50-×B |
50 |
0.1 |
2~5 |
||||||||||
|
应 用 |
链条喷射润滑装置适用于对悬挂链和板式链的链销进行润滑。润滑装置主要由油箱、电磁泵、PLC电气控制装置和喷嘴等组成；分A型(图a)和B型(图c)两种类型，B型原理图如图b，其基本参数见本表 |
||||||||||||
|
注：生产厂有上海澳瑞特润滑设备有限公司，太原矿山机器润滑液压设备有限公司。 |
|||||||||||||
|
(2)DXR 型链条自动润滑装置 |
|||||||||||||
|
表2 DXR 型链条自动润滑装置技术性能 |
|||||||||||||
|
原理图 |

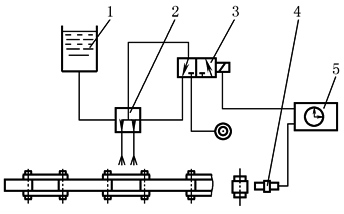

DXR 型自动润滑装置工作原理图 1—油箱；2—气动泵；3—电磁空气阀；4—红外线光电开关；5—电控箱 |
||||||||||||
|
基本参数 |
型号 |
适用速度范围 /m·min-1 |
空气压力 /MPa |
润滑油量 /mL·点-1 |
润滑点数 |
油箱容积 /L |
电气参数 |
质量 /kg |
|||||
|
DXR-12 |
0~18 |
0.4~0.7 |
0.17 |
2 |
8 |
AC，220V， 50Hz |
8 |
||||||
|
DXR-13 |
0.12 |
3 |
8 |
8 |
|||||||||
|
DXR-14 |
0.17 |
4 |
25 |
25 |
|||||||||
|
应用 |
链条自动润滑装置适用于对悬挂式、地面式输送系统的各个运动接点(链条、销轴、滚轮、轨道等)自动、定量进行润滑。润滑装置由油箱、气动泵等组成，参见上图。当光电开关发出信号时，电磁气阀通电，气动泵工作，混合的油-空气喷向润滑点。系统工作时，光电开关不断发出信号，使每个润滑点均可得到润滑 |
||||||||||||
|
注：生产厂为太原市兴科机电研究所。 |
|||||||||||||
