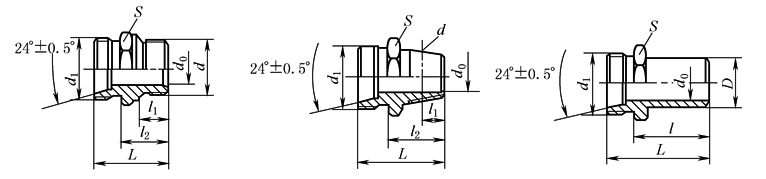

锥密封胶管总成锥接头(JB/T 6144.1~6144.5—1992)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公制细牙螺纹锥接头

(JB/T 6144.1—1992)

圆柱管螺纹(G)锥接头。

(JB/T 6144.2—1992)

锥管螺纹(R)锥接头

(JB/T 6144.3—1992)

60°圆锥管螺纹(NPT)锥接头

(JB/T 6144.4—1992)

焊接锥接头

(JB/T 6144.5—1992)

公称

通径

DN

d

d₁

d₀

D

s

l

l₁

JB/T 6144.1

JB/T 6144.2

JB/T 6144.3

JB/T 6144.4

JB/T 6144.1

~6144.2

JB/T 6144.3

JB/T 6144.4

6

M10×1

G¹/8

R¹/8

NPT¹/8

M18×1.5

3.5

8

18

28

12

4

4.102

8

M10×1

G¹/8

R¹/8

NPT¹/8

M20×1.5

5

10

21

30

12

4

4.102

10

M14×1.5

G¹/4

R¹/4

NPT¹/4

M22×1.5

7

12

24

33

14

6

5.786

10

M18×1.5

G³/8

R³/8

NPT³/8

M24×1.5

8

14

27

36

14

6.4

6.096

15

M22×1.5

G¹/2

R¹/2

NPT¹/2

M30×2

10

16

30

42

16

8.2

8.128

公称

通径

DN

l₂

L

质量/kg

JB/T 6144.1

~6144.2

JB/T 6144.3

JB/T 6144.4

JB/T 6144.1

~6144.2

JB/T 6144.3

JB/T 6144.4

JB/T 6144.5

JB/T 6144.1

~6144.4

JB/T 6144.5

6

20

17

17

32

29

29

40

0.04

0.04

8

20

18

18

32

30

30

42

0.06

0.05

10

22

22

22

34

34

34

45

0.08

0.06

10

24

24

24

38

38

38

49

0.10

0.07

15

28

27

27

44

43

43

58

0.14

0.10

注：1．适用于以油、水为介质的与锥密封胶管总成配套使用的公制细牙螺纹、圆柱管螺纹(G)、锥管螺纹(R)、60°圆锥管螺纹(NPT)焊接锥接头。

2．旋入机体端为公制细牙螺纹和圆柱管螺纹(G)者，推荐采用组合垫圈JB/T 982—1977

3．标记示例：

公称通径为DN6，连接螺纹d₁＝M18×1.5的锥密封胶管总成旋入端为公制细牙螺纹的锥接头，标记为：

锥接头　6-M18×1.5　JB/T 6144.1—1992

公称通径为DN6，连接螺纹d₁＝M18×1.5的锥密封胶管总成旋入端为G¹/8圆柱管螺纹的锥接头，标记为：

锥接头　6-M18×1.5(G¹/8)　JB/T 6144.2—1992

公称通径为DN6，连接螺纹d₁＝M18×1.5的锥密封胶管总成旋入端为R¹/8管螺纹的锥接头，标记为：

锥接头　6-M18×1.5(R¹/8)　JB/T 6144.3—1992

公称通径为DN6，连接螺纹d₁＝M18×1.5的锥密封胶管总成旋入端NPT¹/860°圆锥管螺纹的锥接头，标记为：

锥接头　6-M18×1.5(NPT¹/8)　JB/T 6144.4—1992

公称通径为DN6，连接螺纹d₁＝M18×1.5的锥密封胶管总成焊接锥接头，标记为：

锥接头　6-M18×1.5　JB/T 6144.5—1992

4．本标准中，公称通径DN4、DN20、DN25、DN32、DN40、DN50本表没有选入，如需要可参阅“液压、气动”篇。

5．生产厂有启东中冶润滑设备有限公司，太原市兴科机电研究所，盐城蒙塔液压机械有限公司。
