锥密封钢丝编织胶管总成(JB/T 6142.1~6142.4—1992)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

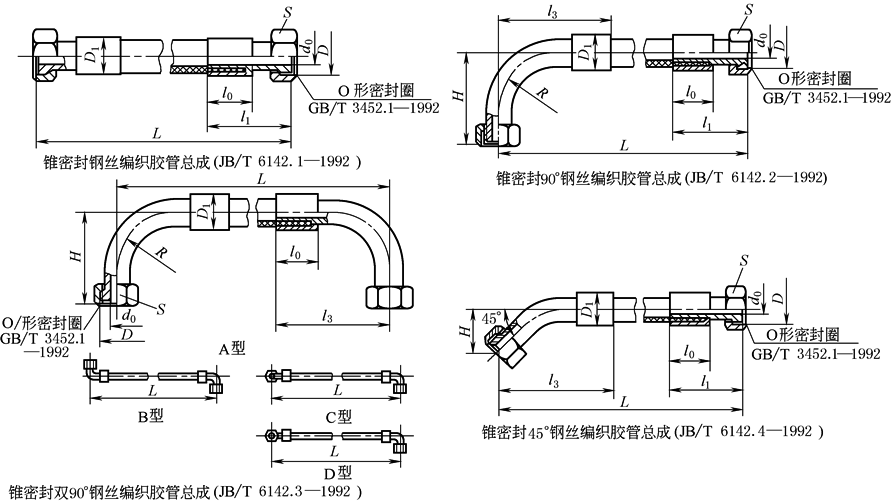

结

构

适用于油、水介质温度-40~100℃　　　　　　　　

性能尺寸

胶管

内径

公称

通径

DN

工作压力/MPa

扣压直径/D₁

d₀

D

S

l₀

l₁

l₃

R

H

O形橡胶密封圈

(GB/T 3452.1

—1992)

Ⅰ

Ⅱ

Ⅲ

Ⅰ

Ⅱ

Ⅲ

90°

胶管

总成

45°

胶管

总成

90°

胶管

总成

45°

胶管

总成

6.3

6

20

35

40

17

18.7

20.5

3.5

M18×1.5

24

37

65

70

74

20

50

26

8.5×1.8

8

8

17.5

30

33

19

20.7

22.5

5

M20×1.5

24

38

68

75

80

24

55

28

10.6×1.8

10

10

16

28

31

21

22.7

24.5

7

M22×1.5

27

38

69

80

83

28

60

30

12.5×1.8

12.5

10

14

25

27

25.2

28.0

29.5

8

M24×1.5

30

44

76

90

93

32

65

32

13.2×2.65

16

15

10.5

20

22

28.2

31

32.5

10

M30×2

36

44

82

105

108

45

85

40

17.0×2.65

两端

质量

/kg

胶管

内径

钢丝编织胶管总成

(JB/T 6142.1)

90°钢丝编织胶管总成

(JB/T 6142.2)

双90°钢丝编织胶管总成

(JB/T 6142.3)

45°钢丝编织胶管总成

(JB/T 6142.4)

Ⅰ

Ⅱ

Ⅲ

Ⅰ

Ⅱ

Ⅲ

Ⅰ

Ⅱ

Ⅲ

Ⅰ

Ⅱ

Ⅲ

6.3

0.20

0.22

0.24

0.18

0.20

0.22

0.28

0.30

0.32

0.16

0.18

0.20

8

0.28

0.30

0.32

0.32

0.34

0.36

0.44

0.45

0.46

0.30

0.32

0.34

10

0.34

0.36

0.38

0.44

0.45

0.46

0.58

0.63

0.65

0.42

0.43

0.45

12.5

0.46

0.50

0.56

0.49

0.51

0.54

0.60

0.66

0.71

0.47

0.49

0.51

16

0.60

0.64

0.68

0.60

0.62

0.64

0.74

0.75

0.82

0.58

0.60

0.62

胶管总成

推荐长度

/mm

总成长度L

500

560

630

710

800

900

1000

1120

1250

1400

1600

1800

2000

2240

2500

偏  差

+20

0

+25

0

+30

0

+40

0

注：1．本表只列入部分规格，全部内容详见“液压、气动”篇。

2．标记示例：

胶管内径为6.3mm，总成长度L＝1000mm的锥密封Ⅲ层钢丝编织胶管总成，标记为

胶管总成　6.3Ⅲ-1000　JB/T 6142.1—1992

胶管内径为6.3mm，总成长度L＝1000mm的锥密封90°Ⅲ层钢丝编织胶管总成，标记为

胶管总成　6.3Ⅲ-1000　JB/T 6142.2—1992

胶管内径为6.3mm，总成长度L＝1000mm的A型锥密封双90°Ⅲ层钢丝编织胶管总成，标记为

胶管总成　6.3AⅢ-1000　JB/T 6142.3—1992

胶管内径为6.3mm，总成长度L＝1000mm的锥密封45°Ⅲ层钢丝编织胶管总成，标记为

胶管总成　6.3Ⅲ-1000　JB/T 6142.4—1992

3．生产厂有太原市兴科机电研究所，盐城蒙塔液压机械有限公司，启东中冶润滑设备有限公司。
