16MPa JPQ系列递进分配器(JB/ZQ 4550—2006) |
|||||||||||||||||||
|
|
型号 |
工作 块代 号 |
公称 压力 /MPa |
给 油量 /mL· 次-1 |
进油 口管 子外 径 /mm |
出油 口管 子外 径 /mm |
质量 /kg |
型号 |
工作 块代 号 |
公称 压力 /MPa |
给 油量 /mL· 次-1 |
进油 口管 子外 径 /mm |
出油 口管 子外 径 /mm |
质量 /kg |
|||||
|
JPQS |
M1 |
16 (K) |
0.10 |
10 8 |
8 6 |
0.486 |
JPQS |
M4 |
16 (K) |
0.40 |
10，8 |
8，6 |
0.486 |
||||||
|
M1.5 |
0.15 |
JPQD |
M1 |
0.35 |
10 |
10 8 |
0.812 |
||||||||||||
|
M2 |
0.20 |
M1.5 |
0.55 |
||||||||||||||||
|
M2.5 |
0.25 |
M2 |
0.75 |
||||||||||||||||
|
M3 |
0.30 |
M3 |
1.00 |
||||||||||||||||
|

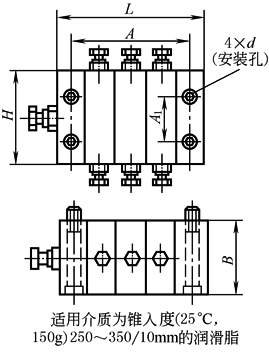

型号 |
L |
A |
H |
B |
A1 |
螺钉d |
|||||||||||||
|
JPQS |
(工作块数+2)×20 |
(工作块数+1)×20 |
55 |
45 |
22 |
M5×50 |
|||||||||||||
|
JPQD |
(工作块数+2)×25 |
(工作块数+1)×25 |
80 |
60 |
34 |
M6×65 |
|||||||||||||
|
注：生产厂有启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，启东江海液压润滑设备厂，启东润滑设备有限公司，温州市龙湾润滑液压设备厂，启东中冶润滑设备有限公司。
|
|||||||||||||||||||
|
递进分配器为单柱塞多片组合式结构，每片有两个给油口，用于公称压力16MPa的单线递进式干油集中润滑系统，把润滑剂定量地分配到各润滑点。 每种型式的分配器，一般按额定给油量相等的单片组合，需要时也可将额定给油量不同的单片混合组合。相邻的两个或两个以上的给油口可以合并成一个给油口给油，此给油口的给油量为所有被合并给油口的额定给油量之和。 分配器均装有一个运动指示杆，用以观察分配器工作情况，根据需要还可以安装限位开关，对润滑系统进行控制和监视。 递进分配器由首块A、中间块M、尾块E组成分油器组，中间块的件数可根据需要选择，最少3件，最多可达10件，每件中间块有两个出油口，因此每一分配器组的出油口在6~20个之间，也就是每一分配器组可供润滑6~20个润滑点，润滑所需供油量的多少，可按型号规格表列数据选用。如果某润滑点在一次循环供油中需要供油量较大或特大，可采用图(1)的方法，取出中间块内部的封闭螺钉，并在出油口增加一个螺堵，使两个出油口的油量合并到一个出油口。注意所合并的供油量是中间块排列中下一个中间块型号所规定的供油量，如果合并两个出油口的供油量仍然不满足需要，可采用图(2)的方法，增加三通或二通桥式接头，以汇集几个出油口的油量来满足需要。 递进分配器在使用时，可以施行监控，用户如果需要监控，可在标记后注明带触杆(或带监控器)。 递进分配器的组合按进油口元件首块A、工作块M和尾块E，从左到右排列，在队列下方出口称为左，在队列上方出口称为右。分配器组如图(3)所示。标记方法与示例： |
|||||||||||||||||||
|
|
|||||||||||||||||||
|
图(1)
图(2) |
图(3) |
||||||||||||||||||
