20MPaJPQ1、2、3系列递进分配器(JB/ZQ 4703—2006) |
|||||||||||
|

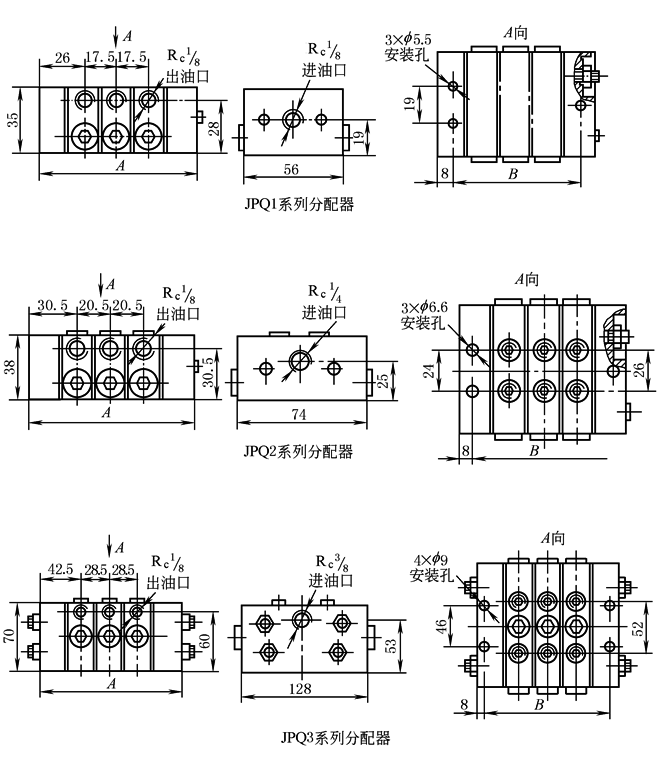

1．适用于黏度不低于17mm2/s、过滤精度不低于25μm的润滑油，或锥入度(25℃，150g)不低于290/10mm、过滤精度不低于100μm的润滑脂 2．分配器由首片、中间片、尾片组成，其中中间片为给油工作片。每台分配器至少组装3块，最多8块中间片，中间片的规格可以在该系列中任意选择，以组成指定出油口数和给油量的分配器 3．每个系列的中间片除该系列中给油量最小的规格(含单出油口和双出油口)以外，其他规格都有带循环指示器的型式 4．一块中间片的活塞往复一个双行程为一次循环，一台分配器的每块中间片均动作一次循环是该台分配器的一次循环，一台分配器的所有中间片在单位时间内的循环次数之和是该台分配器的动作频率 5．标记示例：JPQ3-3系列分配器，3块中间片，第1块的规格为80S，第2块的规格为160T，第3块的规格为200T，标记为 JPQ3-3 分配器(80S-160T-200T) JB/ZQ 4703—2006 |
|||||||||||
|
分配器 系列 |
公称压力 |
最小动作压力 |
允许最大动作频率 /次·min-1 |
中间片规格 |
中间片数 |
A≈ |
B≈ |
质量 /kg |
中间片 规格 |
每口每循环给油量 /mL |
出油口数 |
|
MPa |
mm |
||||||||||
|
JPQ1 |
20(L) |
0.7 |
200 |
8T，8S |
3 |
87 |
71 |
1.3 |
8T |
0.08 |
2 |
|
16T，16S |
4 |
104.5 |
88.5 |
1.6 |
8S |
0.16 |
1 |
||||
|
24T，24S |
5 |
122 |
106 |
1.8 |
16T |
0.16 |
2 |
||||
|
|
6 |
139.5 |
123.5 |
2.1 |
16S |
0.32 |
1 |
||||
|
|
7 |
157 |
141 |
2.3 |
24T |
0.24 |
2 |
||||
|
|
8 |
174.5 |
158.5 |
2.6 |
24S |
0.28 |
1 |
||||
|
|
|
|
|
|
32T |
0.32 |
2 |
||||
|
|
|
|
|
|
32S |
0.64 |
1 |
||||
|
JPQ2 |
20(L) |
1.2 |
16T，16S |
3 |
102 |
86 |
2.2 |
40T |
0.40 |
2 |
|
|
24T，24S |
4 |
122.5 |
106.5 |
2.6 |
40S |
0.80 |
1 |
||||
|
32T，32S |
5 |
143 |
127 |
3.1 |
48T |
0.48 |
24 |
||||
|
40T，40S |
6 |
163.5 |
147.5 |
3.5 |
48S |
0.96 |
1 |
||||
|
48T，48S |
7 |
184 |
168 |
4.0 |
56T |
0.56 |
2 |
||||
|
56T，56S |
8 |
204.5 |
18.5 |
4.4 |
56S |
1.12 |
1 |
||||
|
JPQ3 |
20(L) |
1.2 |
100 |
40T，40S |
3 |
142 |
126 |
9.8 |
80T |
0.80 |
2 |
|
80T，80S |
4 |
170.5 |
154.5 |
11.8 |
80S |
1.60 |
1 |
||||
|
120T，120S |
5 |
199 |
183 |
13.7 |
120T |
1.20 |
2 |
||||
|
160T，160S |
6 |
227.5 |
221.5 |
15.7 |
120S |
2.40 |
1 |
||||
|
200T，200S |
7 |
256 |
240 |
17.6 |
160T |
1.60 |
2 |
||||
|
240T，240S |
8 |
284.5 |
264.5 |
19.6 |
160S |
3.20 |
1 |
||||
|
|
|
|
|
|
200T |
2.00 |
2 |
||||
|
|
|
|
|
|
200S |
4.00 |
1 |
||||
|
|
240T |
2.40 |
2 |
||||||||
|
240S |
4.80 |
4 |
|||||||||
|
注：生产厂有太原矿山机器润滑液压设备有限公司，启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，四川川润股份有限公司，启东润滑设备有限公司，启东江海液压润滑设备有限公司，温州市龙湾润滑液压设备厂，太原宝太润液设备有限公司，太原市兴科机电研究所，启东中冶润滑设备有限公司。 |
|||||||||||
