16MPa JPQ系列递进分配器(JB/T 8464—1996) |
|||||||||||||
|
每个出油口按步进顺序定量输油，出油口数按分配器组合片数的不同而不同，有不同的出油量。适用于黏度不小于68mm2/s的润滑油或锥入度(25℃，150g)不小于220/10mm的润滑脂，工作环境温度-20~80℃。 |
|||||||||||||
|
表1 JPQ系列递进分配器基本参数 |
|||||||||||||
|
型号 |
公称压力 /MPa |
每循环每出油口 额定给油量/mL |
启动压力 /MPa |
组合片数 |
给油口数 |
JPQ1型、JPQ2型分配器在系统中串联使用 JPQ3型、JPQ4型分配器在系统中并联使用，根据需要可以安装超压指示器 JPQ4型在组合时需有一片控制片，此片无给油口 |
|||||||
|
×JPQ1-K× |
16(K) |
0.07，0.1，0.2，0.3 |
|
3~12 |
6~24 |
||||||||
|
×JPQ2-K× |
0.5，1.2，2.0 |
|
|||||||||||
|
×JPQ3-K× |
0.07，0.1，0.2，0.3 |
|
|||||||||||
|
×JPQ4-K× |
0.5，1.2，2.0 |
≤1 |
4~8 |
6~14 |
|
||||||||
|
注：1．同种型式额定给油量不同的单片混合组合或多个出油口合并给油，订货时须另行说明。 2．生产厂有南通市南方润滑液压设备有限公司，启东市南方润滑液压设备有限公司，启东江海液压润滑设备厂，启东润滑设备有限公司，四川川润股份有限公司，上海润滑设备厂，温州市龙湾润滑液压设备厂，启东中冶润滑设备有限公司。 |
|||||||||||||
|
表2 分配器型式与尺寸 |
|||||||||||||
|
型号 |

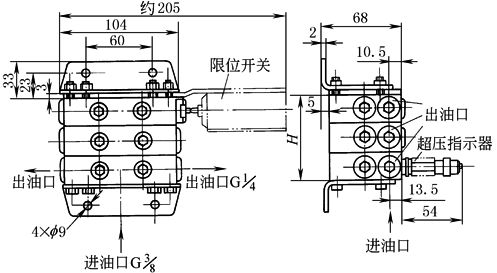

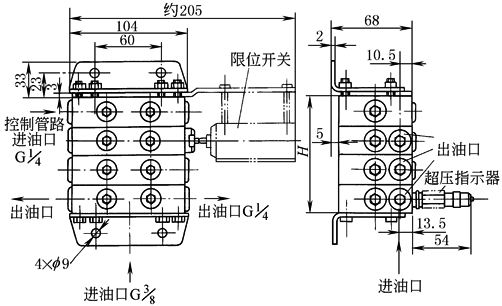

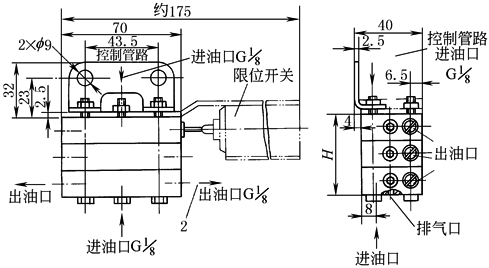

外形图 |
尺寸 |
|||||||||||
|
JPQ1型(无控制管)、JPQ3型 |
|
出油口数 |
6 |
8 |
10 |
12 |
14 |
||||||
|
片数 |
3 |
4 |
5 |
6 |
7 |
||||||||
|
H/mm |
48 |
64 |
80 |
96 |
112 |
||||||||
|
质量/kg |
0.91 |
1.2 |
1.5 |
1.7 |
2.0 |
||||||||
|
出油口数 |
16 |
18 |
20 |
22 |
24 |
||||||||
|
片数 |
8 |
9 |
10 |
11 |
12 |
||||||||
|
H/mm |
128 |
144 |
160 |
176 |
192 |
||||||||
|
质量/kg |
2.3 |
2.5 |
2.8 |
3.1 |
3.3 |
||||||||
|
JPQ2型 |
|
出油口数 |
6 |
8 |
10 |
12 |
14 |
||||||
|
片数 |
3 |
4 |
5 |
6 |
7 |
||||||||
|
H/mm |
75 |
100 |
125 |
150 |
175 |
||||||||
|
质量/kg |
3.5 |
4.5 |
5.5 |
6.5 |
7.5 |
||||||||
|
出油口数 |
16 |
18 |
20 |
22 |
24 |
||||||||
|
片数 |
8 |
9 |
10 |
11 |
12 |
||||||||
|
H/mm |
200 |
225 |
250 |
275 |
300 |
||||||||
|
质量/kg |
8.5 |
9.5 |
10.5 |
11.5 |
12.5 |
||||||||
|
JPQ4型 |
|
出油口数 |
8 |
10 |
12 |
14 |
16 |
||||||
|
片数 |
4 |
5 |
6 |
7 |
8 |
||||||||
|
H/mm |
100 |
125 |
150 |
175 |
200 |
||||||||
|
质量/kg |
4.5 |
5.5 |
6.5 |
7.5 |
8.5 |
||||||||
|
标记示例：公称压力16MPa，6个出油口，每出油口每一循环额定给油量为2mL的JPQ2型递进分配器，标记为 6JPQ2-K2 分配器 JB/T 8464—1996 |
|||||||||||||
