板式油冷却器(JB/ZQ4593—2006)

板式油冷却器(JB/ZQ 4593—2006)
表1　　　　　　　　　　　　　　　　　　　　　BRLQ 型板式油冷却器基本参数(JB/ZQ 4593—2006)
型号		公称冷却面积 /m²		油流量 /L·min^-¹					进油温度 /℃		出油温度 /℃		油压降 /MPa				进水温度 /℃		水流量 /L·min^-¹								应用
				50^# 机械油		28^# 轧钢机油													用50^# 机械油时			用28^#轧钢机油时
BRLQ0.05-1.5 BRLQ0.05-2 BRLQ0.05-2.5 BRLQ0.1-3 BRLQ0.1-5 BRLQ0.1-7 BRLQ0.1-10 BRLQ0.2A-13 BRLQ0.2A-18 BRLQ0.2A-24 BRLQ0.3A-30 BRLQ0.3A-35 BRLQ0.3A-40 BRLQ0.5-60 BRLQ0.5-70 BRLQ0.5-80 BRLQ0.5-120 BRLQ1.0-50 BRLQ1.0-80 BRLQ1.0-100 BRLQ1.0-120 BRLQ1.0-150 BRLQ1.0-180 BRLQ1.0-200 BRLQ1.0-250		1.5 2 2.5 3 5 7 10 13 18 24 30 35 40 60 70 80 120 50 80 100 120 150 180 200 250		20 32 50 80 125 200 250 400 500 600 650 700 950 1100 1300 2100 3000 1000 2100 2500 3000 3500 4000 4500 5000		10 16 25 40 63 100 125 160 250 315 400 500 630 800 1000 1600 2100 715 1600 1800 2100 2500 2850 3150 3500			50		≤42		≤0.1				≤30		16 25 40 64 100 100 200 320 400 500 520 560 800 900 1050 1670 2400 850 1670 2040 2400 2950 3500 3800 4400			8 13 20 32 50 80 100 130 200 250 320 400 500 640 800 1280 1600 570 1280 1440 1600 2400 2600 3000 3400					1．适用于稀油润滑系统中冷却润滑油，其黏度值不大于460mm²/s 2．板式冷却器油和水流向应相反 3．冷却水用工业用水，如用江河水需经过滤或沉淀 4．工作压力小于1MPa 5．工作温度-20~150℃ 6．50^#机械油相当于L-AN100全损耗系统用油或L-HL100液压油。28^#轧钢机油行业标准已废除，可考虑使用LCKD460重载荷工业齿轮油
注：生产厂有启东市南方润滑液压设备有限公司，启东市江海液压润滑设备厂，四川川润股份有限公司，常州市华立液压润滑设备有限公司，风凯换热器制造(常州)有限公司，福建省泉州市江南冷却器厂，启东市中冶润滑设备有限公司。
BRLQ 型板式油冷却器标记示例：单板冷却面积0.3m²，公称面积35m²，第一次改型的悬挂式板式油冷却器，标记为 BRLQ0.3A-35X 冷却器JB/ZQ 4593—2006

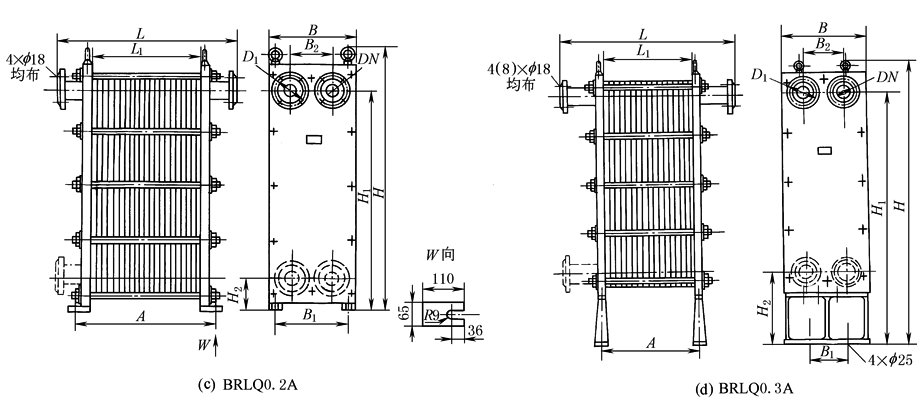

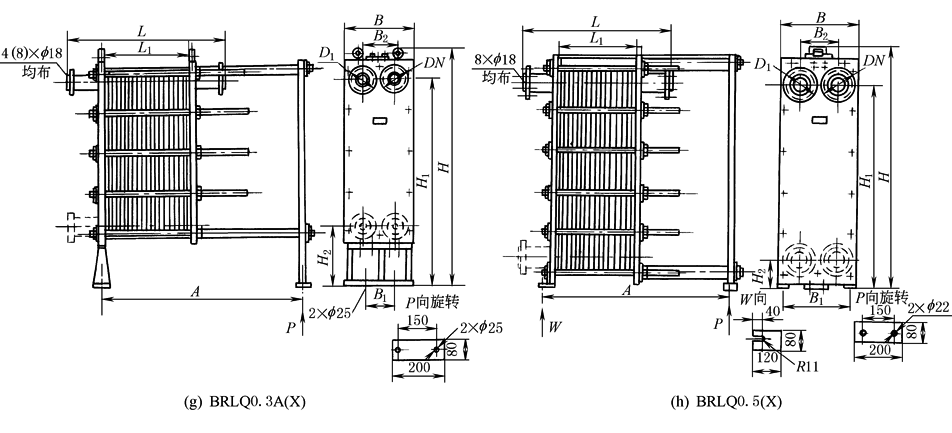

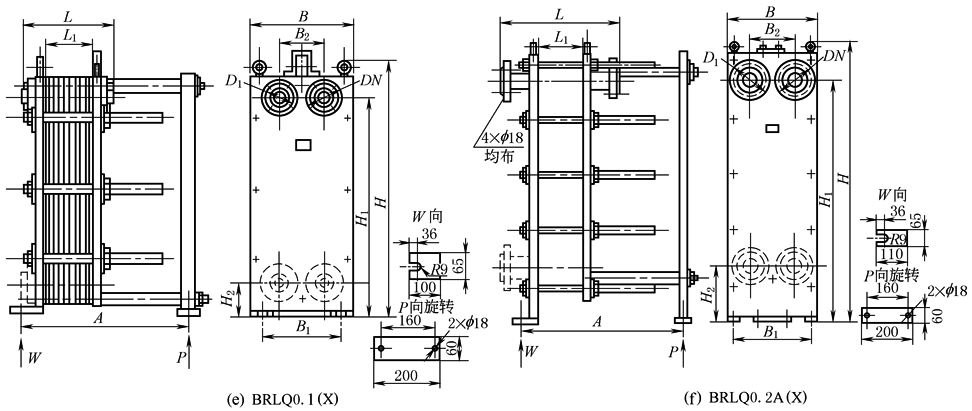

表2　　　　　　　　　　　　　　　　　　　　　　　　BRLQ 型板式油冷却器尺寸　　　　　　　　　　　　　　　　　　　　　　　　mm
板片规格			0.05					0.1									0.2A					0.3A							0.5(X)
								0.1(X)									0.2A(X)					0.3A(X)
公称冷却面积/m²			1.5		2		2.5	3		5		7		10			13	18		24		30		35		40			60		70		80		120
尺寸	L₁≈		3.8×n					4.9×n									6.5×n					6.2×n							4.8×n
	A		L₁+120					L₁+128									L₁+150					L₁+46							n×7+806
								n×7+410									n×9+720					n×10+600
	B₁		165					250									335					200							310
	H₁		530					636.5									980					1400							1563
																	1062
	L≈		L₁+180					L₁+144									L₁+312					L₁+460							L₁+500
	B₂		80					142									190					218							268
	H₂		74					88.5									140					415							230
																	222
	H		638					760									1164					1598							1840
								778									1246
	B		215					315									400					480							590
	DN		G1B					32		10		50		60			65					80							125
	D₁		—					92									145					160							210
	质量≈ /kg		73		80		86	160		200		270		320			500	700		930		965		1040		1115			1650		1790		1925		2450
								170		210		280		330			530	730		965		985		1080		1160
注：1．除0.05、0.1及0.1(X)外，其余连接法兰的连接尺寸按JB/T 81—1994《凸面板式平焊钢制管法兰》中，PN＝1MPa的规定。 2．，表示板片数。 3．型号中A为改型标记，有“(X)”标记的为悬挂式，无“(X)”标记的为落地式。

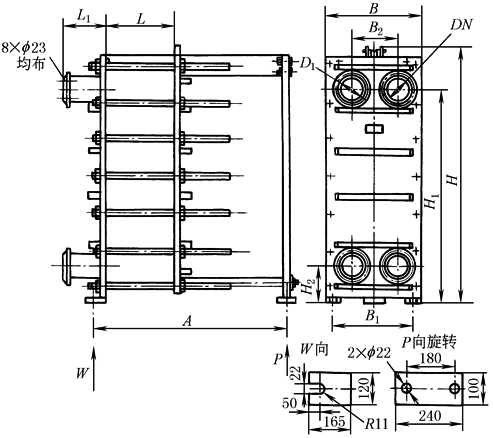

表3　　　　　　　　　　　　　　　　　　　　　　　　BRLQ1.0(X) 型板式油冷却器尺寸　　　　　　　　　　　　　　　　　　　mm
															板片规格				1.0(X)
															公称冷却面积 /m²				50		80		100		120			150		180		200		250
															尺寸	L			326		518		646		774			966		1158		1286		1606
																A			1340		1580		1750		1920			2180		2430		2600		3030
																B₁			740
																H₁			1980.5
																L₁			300
																B₂			433
																H₂			314.5
																H			2325
																B			860
																DN			225
																D₁			325
																质量/kg			2496		2870		3120		3370			3744		4118		4367		4990
