列管式油冷却器(JB/T7356—2005)

列管式油冷却器(JB/T 7356—2005)
GLC、GLL型列管式冷却器适用于冶金、矿山、电力、化工、轻工等行业的稀油润滑装置、液压站和液压设备中，将热工作油冷却到要求的温度。GLL5、GLL6、GLL7系列具有立式装置。
表1　　　　　　　　　　　　　　　　　　　　　　　列管式油冷却器系列的基本参数与特点
型号	公称压力 /MPa			公称冷却面积/m²																									工作温度 /℃			工作压力 /MPa				油水流量比				黏度^①				换热系数 /［kcal/(m² ·h·℃)］						特点
GLC1	0.63(D) 1(F) 1.6(W)			0.4		0.6				0.8			1			1.2			—			—				—			≤100水温≤30			≤1.6 (一般工作压力≤1)				1∶1				≤100 mm²/s				＞300						产品体积小、重量轻，冷却效果好，便于维护检修			换热管采用紫铜翅片管，水侧通道为双管程填料函浮动管板式
GLC2				1.3		1.7				2.1			2.6			3			3.6			—				—
GLC3				4		5				6			7			8			9			10				11
GLC4				13		15				17			19			21			23			25				27
GLC5				30		34				37			41			44			47			50				54
GLC6				55		60				65			70			75			80			85				90
GLL3	0.63(D) 1(F)			4		5				6			7			—			—			—				—										1∶1.5				10~460 mm²/s				＞200									换热管采用裸(光)管，水侧通道为双管程或四管程填料函浮动管板式
GLL4				12		16				20			24			28			—			—				—
GLL5				35		40				45			50			60			—			—				—
GLL6				80		100				120			—			—			—			—				—
GLL7				160		200				—			—			—			—			—				—
① 适用润滑油的黏度值。注：生产厂有太原矿山机器润滑液压设备有限公司，南通市南方润滑液压设备有限公司，启东市南方润滑液压设备有限公司，启东江海液压润滑设备厂，启东润滑设备有限公司，福建省泉州市江南冷却器厂，常州市华立液压润滑设备有限公司，四川川润股份有限公司，四平维克斯换热设备有限公司，风凯换热器制造(常州)有限公司，上海润滑设备厂，启东中冶润滑设备有限公司。

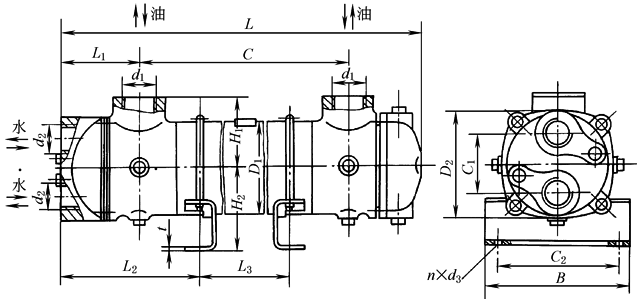

表2　　　　　　　　　　　　　　　　　　　　　　GLC 型列管式油冷却器型式与尺寸　　　　　　　　　　　　　　　　　　　　　mm
标记示例：公称冷却面积0.3m²，公称压力1.0MPa，换热管型式为翅片管的列管式油冷却器，标记为 GLC1-0.3/1.0　冷却器　JB/T 7356—2005
型号		L					C					L₁			H₁					H₂			D₁				D₂				C₁		C₂		B			L₂		L₃		t					n×d₃				d₁			d₂			质量 /kg
GLC1-0.4/× GLC1-0.6/× GLC1-0.8/× GLC1-1/× GLC1-1.2/×		370 540 660 810 940					240 405 532 665 805					67			60					68			78				92				52		102		132			115		145 310 435 570 715		2					4×f 11				G1			G³/4			8 10 12 13 15
GLC2-1.3/× GLC2-1.7/× GLC2-2.1/× GLC2-2.6/× GLC2-3/× GLC2-3.5/×		560 690 820 960 1110 1270					375 500 635 775 925 1085					98			85					93			120				137				78		145		175			172		225 350 485 630 780 935		2					4×f 11				G1			G1			19 21 25 29 32 36
GLC3-4/× GLC3-5/× GLC3-6/× GLC3-7/×		840 990 1140 1310					570 720 870 1040					152			125					158			168				238				110		170		210			245		380 530 680 850		10					4×f 15				G1¹/2			G1¹/4			74 77 85 90
GLC3-8/× GLC3-9/× GLC3-10/× GLC3-11/×		1470 1630 1800 1980					1200 1360 1530 1710					152			125					158			168				238				110		170		210			245		1010 1170 1340 1520		10					4×f 15				G2			G1¹/2			96 105 110 118
GLC4-13/× GLC4-15/×		1340 1500					985 1145					197			160					208			219				305				140		270		320			318		745 905		12					4×f 19				G2B			G2			152 164
GLC4-17/× GLC4-19/× GLC4-21/× GLC4-23/× GLC4-25/× GLC4-27/×		1660 1830 2010 2180 2360 2530					1305 1475 1655 1825 2005 2175					197			160					208			219				305				140		270		320			318		1065 1235 1415 1585 1765 1935		12					4×f 19				G2			G2			175 188 200 213 225
GLC5-30/× GLC5-34/× GLC5-37/× GLC5-41/× GLC5-44/× GLC5-47/× GLC5-51/× GLC5-54/×		1932 2152 2322 2542 2712 2872 3092 3262					1570 1790 1960 2180 2350 2510 2730 2900					202			200					234			273				355				180		280		320			327		1320 1540 1710 1930 2100 2260 2480 2650		12					4×f 23				G2			G2¹/2			— — — — — — — —
GLC6-55/× GLC6-60/× GLC6-65/× GLC6-70/× GLC6-75/× GLC6-80/× GLC6-85/× GLC6-90/×		2272 2452 2632 2812 2992 3172 3352 3532					1860 2040 2220 2400 2580 2760 2940 3120					227			230					284			325				410				200		300		390			362		1590 1770 1950 2130 2310 2490 2670 2850		12					4×f 23				G2¹/2			G3			— — — — — — — —
注：×为标注公称压力值。

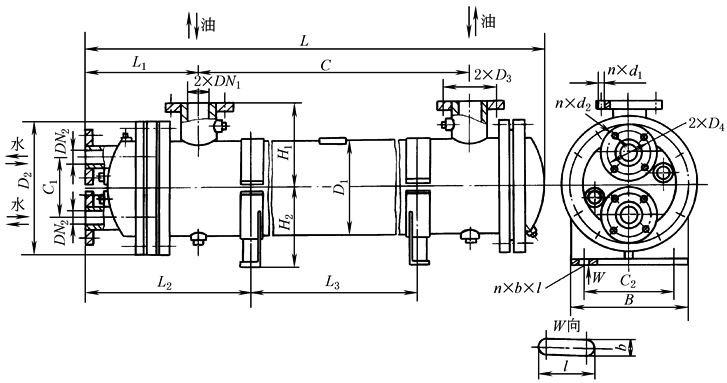

表3　　　　　　　　　　　　　　　　　　　　　GLL 型卧式列管式油冷却器型式与尺寸　　　　　　　　　　　　　　　　　　　mm
标记示例：公称冷却面积60m²，公称压力0.63MPa，换热管为裸管，水侧通道为四管程(S)的立式(L)列管式油冷却器，标记为 GLL5-60/0.63SL　冷却器　JB/T 7356—2005
型号		L			C				L₁		H₁			H₂			D₁				D₂				C₁			C₂			B		L₂			L₃			D₃		D₄		n×d₁			n×d₂			n×b×l				DN₁		DN₂		质量 /kg
GLL3-4/××		1165			682				265		190			210			219				310				140			200			290		367			485			100		100		4×f 18			4×f 18			4×20×28				32		32		143
GLL3-5/××		1465			982																															785																					168
GLL3-6/××		1765			1282																															1085			110														40				184
GLL3-7/××		2065			1512																															1385																					220
GLL4-12/××		1555			860				345		262			262			325				435				200			300			370		497			660			145		145		4×f 18			4×f 18			4×20×28				65		65		319
GLL4-16/××		1960			1365																															1065																					380
GLL4-20/××		2370			1775																															1475																					440
GLL4-24/××		2780			2175				350																											1885			160				8×f 17.5										80				505
GLL4-28/××		3190			2585																															2295																					566
GLL5-35/××		2480			1692				500		315			313			426				535				235			300			520		730			1232			180		180					8×f 18			4×20×30				100		100		698
GLL5-40/××		2750			1962																															1502																					766
GLL5-45/××		3020			2202				515																								725			1772			210														125				817
GLL5-50/××		3290			2472																															2042																					900
GLL5-60/××		3830			3012																															2582																					1027
GLL6-80/××		3160			2015				700		500			434			616				780				360			750			550		935			1555			295		295		8×f 22			8×f 23			4×25×32				200		200		1617
GLL6-100/××		3760			2615																															2155																					1890
GLL6-120/××		4360			3215																															2755																					2163
注：1．第一个×为标注公称压力值，第二个×为标注水程管程数(四管程标S，双管程不标注)。 2．法兰连接尺寸按JB/T 81—1994《凸面板式平焊钢制管法兰》中PN＝1MPa的规定。

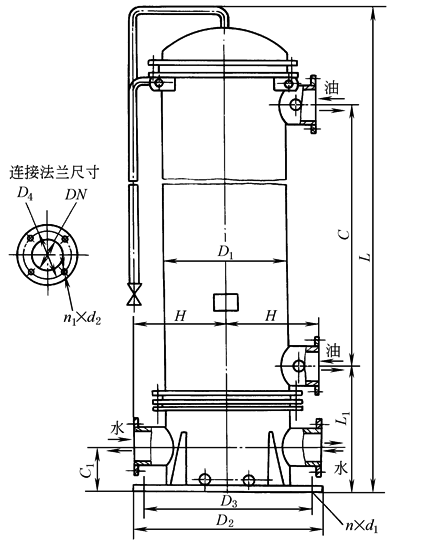

表4　　　　　　　　　　　　　　　　　　　　　　　　　GLL 型立式油冷却器型式与尺寸　　　　　　　　　　　　　　　　　　　mm

型号			L					C					L₁					C₁						H						D₁				D₂			D₃				DN				D₄			n×d₁				n₁×d₂				质量 /kg
GLL5-35/××L			2610					1692					470					150						315						426				640			590				80				160			6×f 30				4×f 18				734
GLL5-40/××L			2880					1962																																																802
GLL5-45/××L			3120					2202																																	100				180							8×f 18				853
GLL5-50/××L			3390					2472																																																936
GLL5-60/××L			3930					3012																																																1063
GLL6-80/××L			3255					2015					705					235						500						616				1075			1015				125				210			6×f 40				2×f 18				1670
GLL6-100/××L			3855					2615																																																1943
GLL6-120/××L			4455					3215																																	150				240							8×f 23				2216
GLL7-160/××L			3320					2010					715											602						820				1210			1150																			2768
GLL7-200/××L			3970					2660																																	200				295											3340
注：1．法兰连接尺寸按JB/T 81—1994《凸面板式平焊钢制管法兰》中PN＝1MPa的规定。 2．第一个×为标注公称压力值，第二个×为标注水程管程数(四管程标S，双管程不标注)。
