WXHZ 型微型稀油润滑装置(JB/ZQ 4709—1998) |
|||||||||||||||||
|
表1 WXHZ 型微型稀油润滑装置 |
|||||||||||||||||
|
|

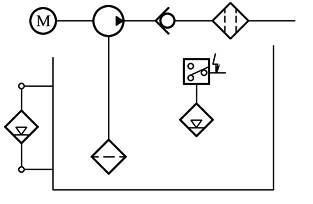

WXHZ 型微型稀油润滑装置系统原理图 |
标记示例： 公称压力1.6MPa，流量500mL/min的微型稀油润滑装置，标记为 WXHZ-W500微型稀油润滑装置 JB/ZQ 4709—1998 |
|||||||||||||||
|
WXHZ 型基本参数 |
|||||||||||||||||
|
型号 |
公称 流量 /mL· min-1 |
公称 压力① /MPa |
电动机特性 |
油箱 容积 /L |
YKJD 液位控 制器触 点容量 |
||||||||||||
|
型 号 |
功率 /W (极数) |
电 压 /V |
|||||||||||||||
|
WXHZ-350 |
350 |
1.6(W) 4.0(H) 6.3(I) W、H、 I为压 力级别 代号 |
A02- 5624 B14 型 |
90 (4) |
380 |
3、6、 11、15 |
24V 0.2A |
||||||||||
|
WXHZ-500 |
500 |
||||||||||||||||
|
WXHZ-800 |
800 |
||||||||||||||||
|
WXHZ-1000 |
1000 |
||||||||||||||||
|
1—油箱；2—CBZ4型齿轮油泵装置； 3—单向阀；4—空气滤清器；5—出油过滤器； 6—液位控制器；7—液位计 |
① 实际使用压力小于等于1MPa。 注：1．油泵的出油管道推荐GB/T 1527—1987《拉制铜管》。材料为T3，管子规格为f6×1。 2．适用于黏度值22~460mm2/s的润滑油；过滤器的过滤精度20μm，亦可根据用户要求调整；过滤面积为13cm2。 |
||||||||||||||||
|

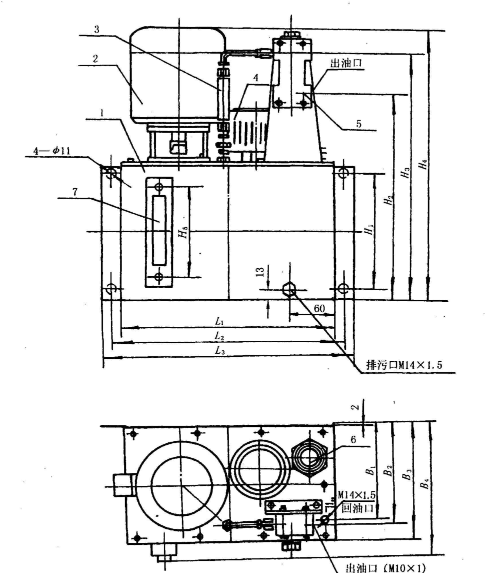

表2 WXHZ 型油箱容积与尺寸 mm |
|||||||||||||||||
|
尺寸 |
油箱容积/L |
尺寸 |
油箱容积/L |
||||||||||||||
|
3 |
6 |
11 |
15 |
3 |
6 |
11 |
15 |
||||||||||
|
L1 |
240 |
275 |
275 |
275 |
B1 |
115 |
135 |
135 |
135 |
||||||||
|
L2 |
270 |
305 |
305 |
305 |
B2 |
124 |
144 |
144 |
144 |
||||||||
|
L3 |
290 |
325 |
325 |
325 |
B3 |
145 |
165 |
165 |
165 |
||||||||
|
H1 |
138 |
205 |
360 |
470 |
B4 |
170 |
190 |
190 |
190 |
||||||||
|
H2 |
223 |
290 |
445 |
555 |
H5 |
80 |
125 |
254 |
400 |
||||||||
|
H3 |
283 |
350 |
505 |
615 |
质量/kg |
8 |
11.5 |
13 |
14 |
||||||||
|
H4 |
315 |
382 |
537 |
647 |
|
|
|
|
|
||||||||
|
注：生产厂有启东江海液压润滑设备厂，太原矿山机器润滑液压设备有限公司，启东中冶润滑设备有限公司。 |
|||||||||||||||||
