XYZ-G型稀油站（JB/ZQ/T4147—91）

XYZ-G 型稀油站(JB/ZQ/T 4147—91)
适用于润滑介质运动黏度在40℃时为22~320mm²/s的稀油循环润滑系统中，如冶金、矿山、电力、石化、建材、交通、轻工等行业的机械设备的稀油润滑
表 1　　　　　　　　　　　　　　　　　　　　　　　　　XYZ-G 型稀油站技术性能参数
型号				供油压力 /MPa		公称流量 /L·min^-¹					供油温度 /℃				油箱容积 /m³				电动机								过滤面积 /m²					换热面积 /m²				冷却水耗量 /m³·h^-¹					电加热器									蒸汽耗量 /kg·h^-¹				质量 /kg
																			功率 /kW			转速 /r·min^-¹																			功率 /kW				电压 /V
XYZ-6G				≤0.4		6					40±3				0.15				0.55			1400					0.05					0.8				0.36					2				220 (380)					—				308
XYZ-10G						10									0.15				0.55			1400					0.05					0.8				0.6					2									—				309
XYZ-16G						16									0.63				1.1			1450					0.13					3				1					6									—				628
XYZ-25G						25									0.63				1.1			1450					0.13					3				1.5					6									—				629
XYZ-40G						40									1				2.2			1430					0.19					5				3.6					12									—				840
XYZ-63G						63									1				2.2			1430					0.19					5				5.7					12									—				842
XYZ-100G						100									1.6				4			1440					0.4					6				9					24									—				1260
XYZ-125G						125									1.6				4			1440					0.4					6				11.25					24									—				1262
XYZ-250G						250									6.3				5.5			1440					0.52					24				15~22.5														100^①				3980
XYZ-400G						400									10				7.5			1460					0.83					36				24~36														160^①				5418
XYZ-630G						630									16				15			1460					1.31					45				38~56														250^①				8750
XYZ-1000G						1000									25				22			1470					2.2					54				60~90														400^①				12096
其他参数				稀油站的过滤精度：0.08~0.12mm；润滑油温降小于等于8℃；冷却水温度小于等于30℃、冷却水压力0.2~0.4MPa；使用蒸汽加热油时蒸汽压力为0.2~0.4MPa；换热器进油温度约为50℃
公称流量	≤125L/min 的稀油站			采用电加热，全部部件都装在油箱上，为整体式结构；就地放置，无地基
	≥250L/min 的稀油站			采用蒸汽加热，用户如欲改用电加热，订货时请说明：其主要部件均装于基础上，为分体式结构，有地基

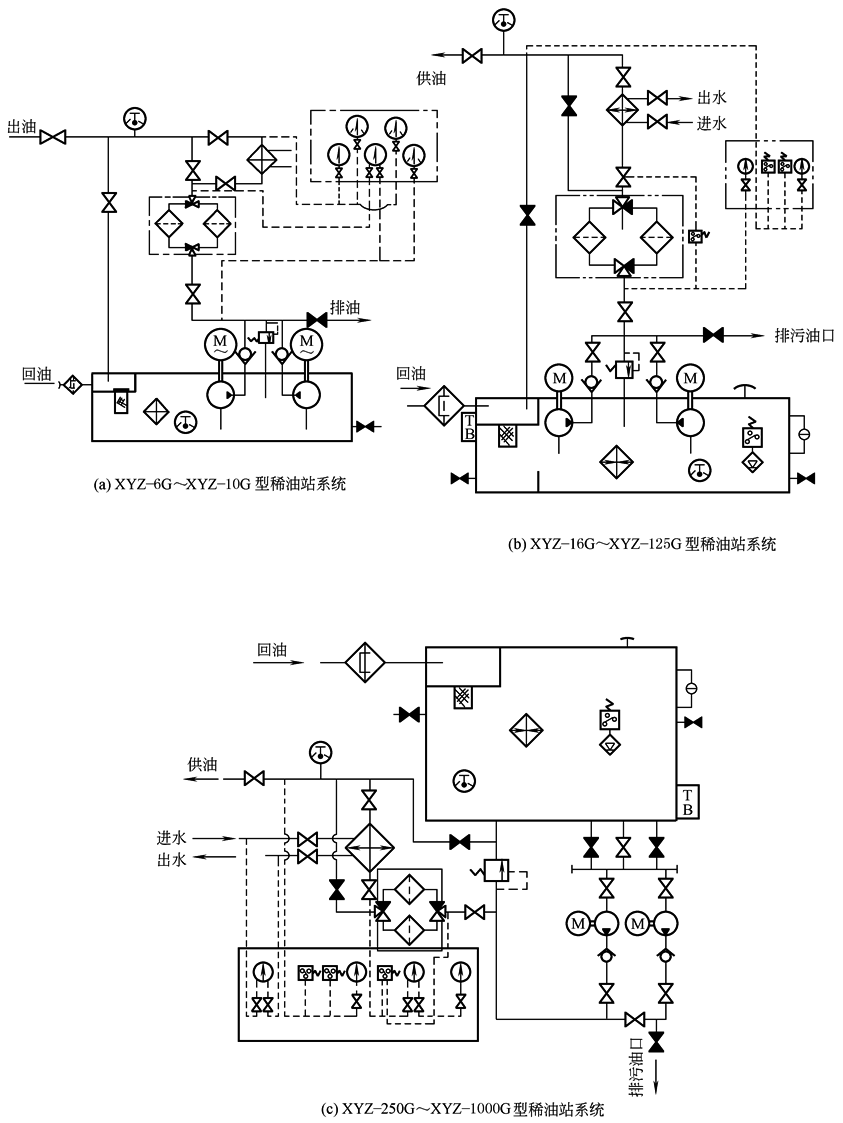

① 若用户需要可改用电加热。注：1．XYZ-G型稀油站及其改进型产品在国内应用广泛；各生产厂都有所改进，在稀油站选用元件、仪表及相关尺寸均有所不同，请用户以各生产厂的选型手册或样本为准，如需改进或改变时，需和生产厂联系。 2．生产厂有启东市南方润滑液压设备有限公司，南通市南方润滑液压设备有限公司，太原矿山机器润滑液压设备有限公司，常州市华立液压润滑设备有限公司；中国重型机械研究院机械装备厂，四川川润股份有限公司。 XYZ-G型稀油站系统稀油站系统原理图

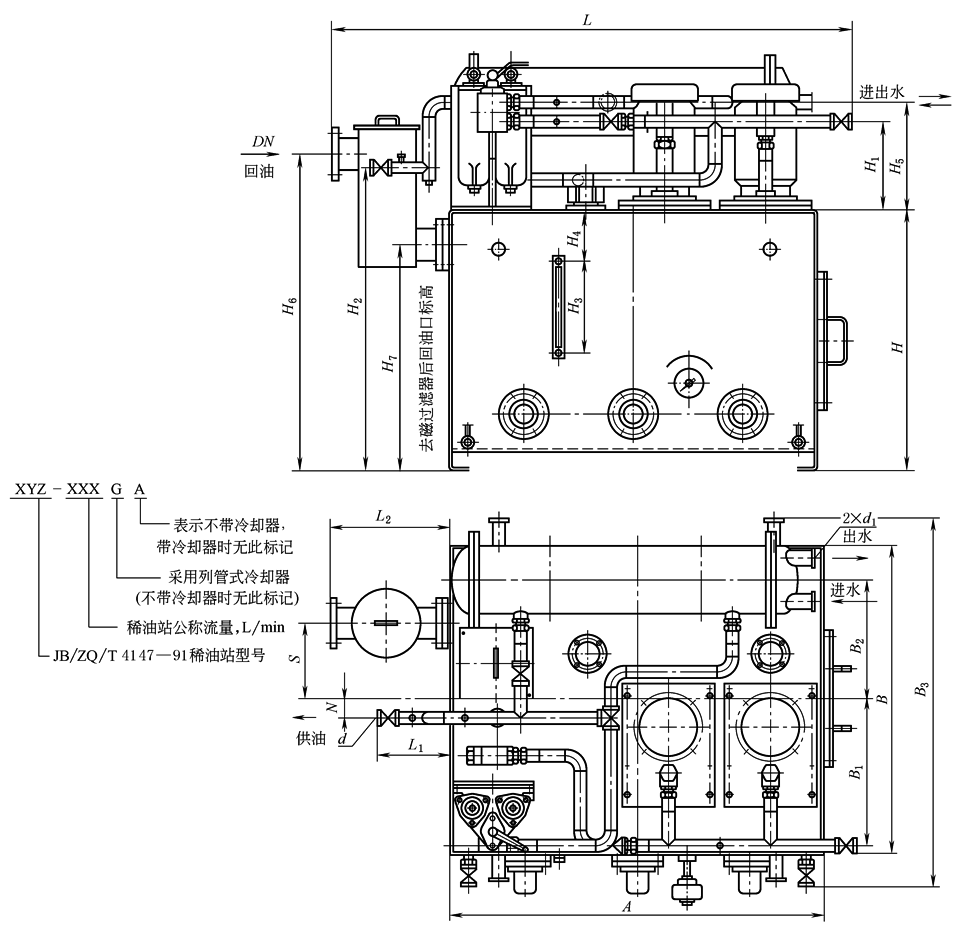

XYZ-6G~XYZ-125G型稀油站外形图标记示例： 1)公称流量125L/min的稀油站XYZ-125G型，标记为　稀油站　JB/ZQ/T 4147—91 2)公称流量400L/min但不带冷却器的稀油站XYZ-400A型，标记为　稀油站　JB/ZQ/T 4147—91
表2　　　　　　　　　　　　　　　　　　　　　　　　XYZ-6G~XYZ-125G 型稀油站外形尺寸　　　　　　　　　　　　　　　　　mm
型号		DN			d			A	B			H	L			L₁	L₂				S			N		B₁			B₂		B₃				d₁			H₁		H₂				H₃		H₄			H₅		H₆				H₇
XYZ-6G XYZ-10G		25			G¹/2			700	550			450	1010			190	310				150			0		255			220		730				G³/4			213		550				268		80			268		580				380
XYZ-16G XYZ-25G		50			G1			1000	900			700	1505			256	390				175			35		410			363		1130				G1			285		855				350		130			350		875				580
XYZ-40G XYZ-63G		50			G1¹/4			1200	1000			850	1700			235	390				248			60		470			390		1230				G1¹/4			290		990				355		160			355		1035				740
XYZ-100G XYZ-125G		80			G1¹/2			1500	1200			950	2300			390	492				170			100		560			444		1430				G1¹/4			305		978				355		180			375		1095				820

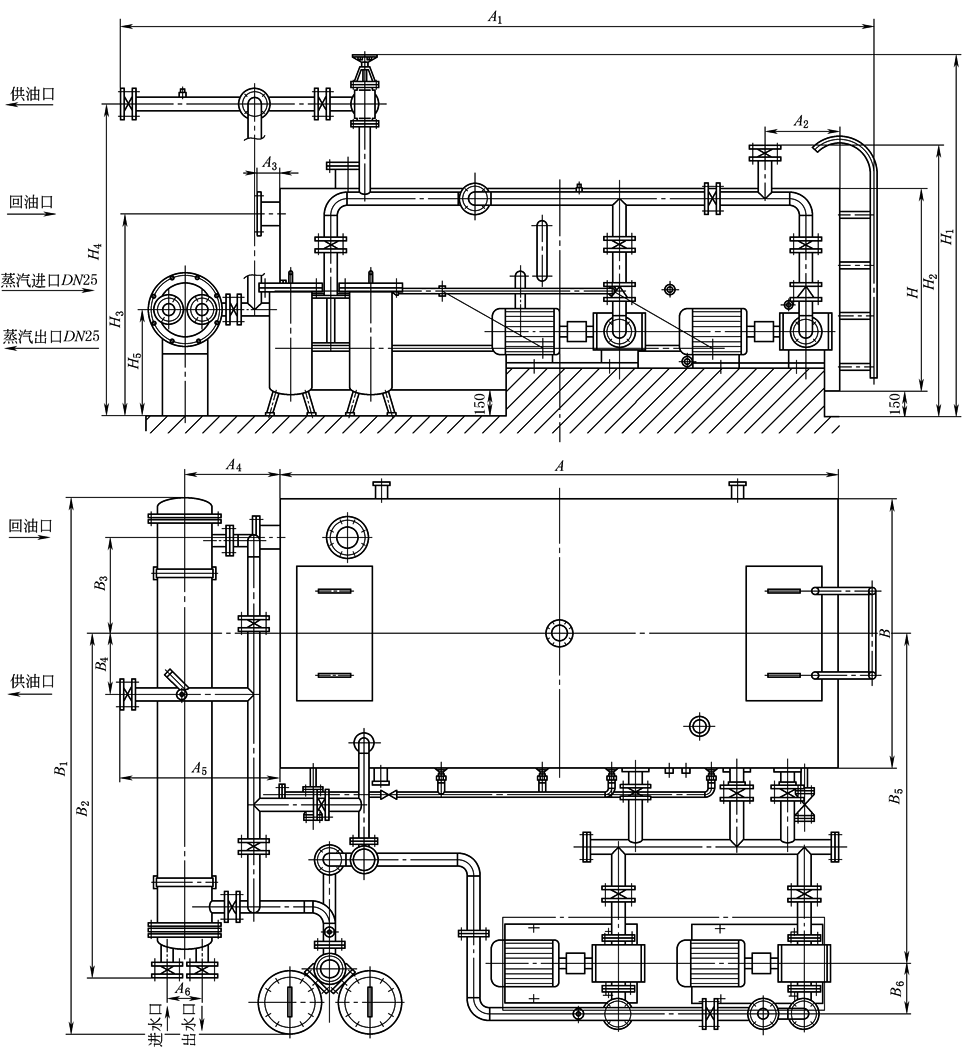

XYZ-250G~XYZ-1000G型稀油站外形图
表3　　　　　　　　　　　　　　　　　　　　　　　XYZ-250G~XYZ-1000G 型稀油站外形及安装尺寸　　　　　　　　　　　　　　　mm
型号			回油通径				供油通径			进出水通径						A				B					H					A₁				A₂					A₃				A₄					A₅					A₆
XYZ-250G			125				65			65						3300				1600					1200					4445				442					630				560					945					200
XYZ-400G			150				80			100						3600				2000					1500					4600				492					700				572					800					235
XYZ-630G			200				100			100						4500				2600					1600					5950				560					882				650					1345					235
XYZ-1000G			250				125			200						5500				2600					1900					7600				630					1020				1080					1900					235
型号			B₁				B₂			B₃				B₄				B₅					B₆					H₁					H₂				H₃					H₄					H₅					蒸汽接口
XYZ-250G			3280				2050			570				364				1960					300					2172					1600				1485					1850					630					G1(采用电加热时无此接口)
XYZ-400G			3690				2430			750				907				2230					300					2325					1750				1740					1965					620
XYZ-630G			4550				2536			1020				320				2700					390					2465					2067				1835					2080					780
XYZ-1000G			4700				2736			1000				500				2720					450					2865					2285				2175					2480					1060

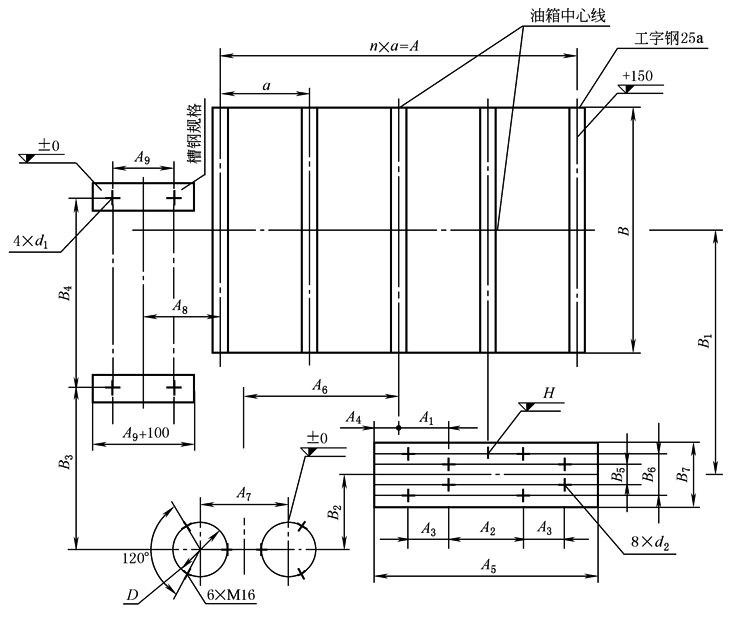

表4　　　　　　　　　　　　　　　　　　　　　XYZ-250G~XYZ-1000G 型稀油站地基及其图尺寸　　　　　　　　　　　　　　　　　mm

型号	A	A₁		A₂		A₃		A₄		A₅		A₆		A₇		A₈		A₉		B		B₁
XYZ-250G	3200	350		660		450		320		1900		1350		474		610		300		1600		1960
XYZ-400G	3500	385		590		450		370		2050		1420		529		622		300		2000		2230
XYZ-630G	4200	559		825		655		295		2500		1610		550		800		300		2800		2700
XYZ-1000G	5190	840		1210		655		510		3520		2180		779		1235		300		2800		2720
型号	槽钢规格		B₂		B₃		B₄	B₅	B₆		B₇		d₁		d₂		D		H		n		a
XYZ-250G	12		230		712		1835	280	380		550		M20		M16		260		286		4		800
XYZ-400G	12		210		830		1232	280	380		600		M20		M16		350		315		4		875
XYZ-630G	12		240		883		2042	315	465		640		M20		M20		350		260		5		840
XYZ-1000G	20a		270		1045		2042	315	465		710		M20		M20		600		330		6		865
