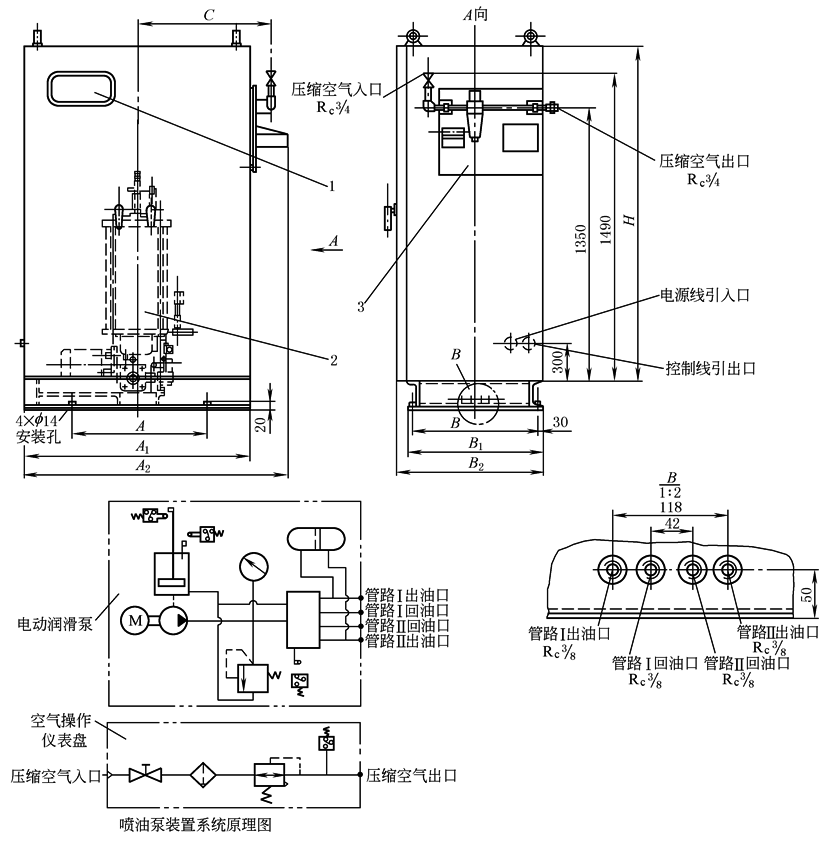

电动喷油泵装置(JB/ZQ 4706—2006)

装

置

简

图

、

系

统

原

理

图

1—电气装置；2—DRB-J60Y-H电动润滑泵；3—空气操作仪表盘

标记示例：公称压力10MPa，公称流量60mL/min，配管方式为环式的喷油泵装置，标记为

PBZ-J60H喷油泵装置JB/ZQ 4706—2006

参

数

、

外

形

尺

寸

/mm

型号

公称流量

/mL·min^-1

公称压力

/MPa

转速

/r·min^-1

储油器

容积

/L

电动机

功率

/kW

减速比

配管

方式

蓄能器

容积

/mL

输入空

气压力

/MPa

空气耗量

/L·min^-1

质量

/kg

PBZ-J60H

60

10(J)

100

16

0.37

1∶15

环式

50

0.8~1

1665

314

PBZ-J195H

195

75

25

0.75

1∶20

2665

400

型号

A

A₁

A₂

B

B₁

B₂

C

H

压缩空入口

压缩空气出口

PBZ-J60H

600

1000

1165

550

610

650

558.4

1650

R_c³/4

R_c³/4

PBZ-J195H

800

1260

1410

642

702

742

724.4

1760

R_c1

R_c1

注：1．本装置为双线式喷射润滑系统：使用空气压力0.8~1MPa；适用于黏度不小于120mm²/s的润滑油；使用电压380V、50Hz。

2．生产厂有太原矿山机器润滑液压设备有限公司，太原市兴科机电研究所，太原宝太润液设备有限公司。
