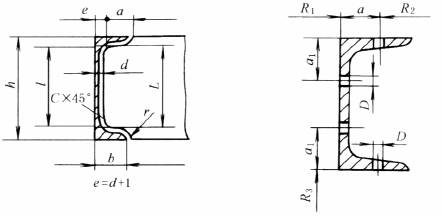

热轧普通槽钢 /mm

热轧普通槽钢　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
标准JB/T5000.3—1998规定，卷圆冷弯弯曲半径为：R≥45b或R≥25h(随弯曲方向定)
型号	焊接接头尺寸					螺栓、铆钉连接规线				最小弯曲半径
	L	l	a	C	e	b	a	a₁	D	热弯			冷弯
										R₁	R₂	R₃	R₁	R₂	R₃
5	38	31	33	3	5.5	37	21	—	12	155	145	155	575	565	600
6.3	51	43	36	4	5.8	40	22			175	160	195	645	635	755
8	66	58	38	5	6.0	43	25	29	14	190	175	245	700	685	960
10	86	77	43		6.3	48	28	30		220	200	305	805	790	1200
12.6	104	94	48	6	6.5	53	30	34	18	250	230	385	910	890	1510
	124	114	52		7.0	58	35	36		270	250	430	1005	980	1680
					9.0	60				295	265		1065	1010
16a	144	133	57		7.5	63	36	39	20	305	275	490	1105	1080	1920
16					9.5	65				320	290		1170	1140
18a	162	150	61		8.0	68	38	40		335	305	555	1210	1180	2160
18					10.0	70				350	315		1270	1240
20a	182	169	66	7	8.0	73	40	41	22	360	325	615	1300	1270	2400
20					10.0	75				375	340		1370	1335
22a	200	186	70		8.0	77	42	43		380	345	675	1380	1345	2640
22					10.0	79				400	360		1450	1410
	230	215	72		8	78	45	46	26	390	350	770	1415	1380	2995
					10	80				410	370		1485	1445
					12	82				430	385		1550	1505
	258	242	76		8.5	82	46	48		415	375	860	1505	1465	3360
					10.5	84				445	400		1575	1530
					12.5	86				455	410		1640	1595
	296	278	80	8	9	88	49	50	30	445	405	985	1620	1575	3840
					11	90				455	420		1690	1640
					13	92				485	435		1770	1710
	334	316	88	9	11.0	96	55	55		490	445	1105	1775	1720	4320
					12.0	98				505	455		1835	1795
					14.0	100				525	470		1890	1840
	370	352	90	10	11.5	100	60	59		515	460	1230	1855	1805	4800
					13.5	102				530	475		1915	1860
					15.5	104				555	490		1970	1915
