不等边角钢

不等边角钢　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm
标准JB/T5000.3—1998规定的冷弯半径同等边角钢

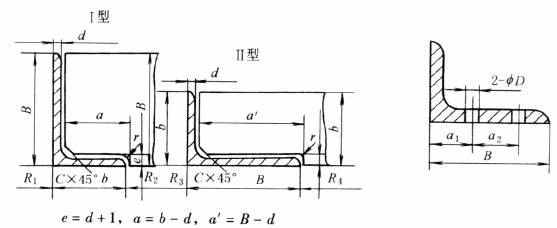

角钢尺寸			焊接接头尺寸				螺栓、铆钉连接规线						最小弯曲半径
角钢尺寸			焊接接头尺寸										朝小的翼缘方向				朝大的翼缘方向
B	b	d	Ⅰ	Ⅱ	e	C	a₁	a₂	D	a₁	a₂	D	热弯		冷弯		热弯		冷弯
B	b	d	a	a'	e	C	a₁	a₂	D	a₁	a₂	D	R₁	R₂	R₁	R₂	R₃	R₄	R₃	R₄
25	16	3	13	22	4	3							80	75	290	285	110	100	400	395
25	16	4	12	21	5	3							75	70	280	280	105	100	390	385
32	20	3	17	29	4	4							100	90	370	360	140	130	520	510
32	20	4	16	28	5	4							100	90	360	360	140	130	510	500
40	25	3	22	37	4	5							130	115	470	470	180	180	655	655
40	25	4	21	36	5								125	115	460	460	175	160	645	630
45	28	3	25	42	4								150	135	535	535	200	185	745	730
45	28	4	24	41	5								145	130	520	525	200	185	735	720
50	32	3	29	47	4		18	22	6.6	18	20	6.6	170	150	610	610	225	210	835	815
50	32	4	28	46	5			22					165	150	600	600	220	190	820	790
56	36	3	33	53	4	7		25					190	170	690	690	255	235	935	915
		4	32	52	5								190	170	680	680	250	230	925	905
		5	31	51	6								185	165	670	670	250	230	915	895
63	40	4	36	59	5		20	32	9	20	28	9	210	190	760	760	285	260	1045	1020
		5	35	58	6								210	185	755	750	285	260	1035	1005
		6	34	57	7								205	185	745	745	280	255	1025	1005
		7	33	56	8								200	180	730	730	275	255	1015	995
70	45	4	41	66	5	8	25			25			240	215	860	860	320	295	1165	1140
		5	40	65	6								235	215	850	850	315	290	1160	1135
		6	39	64	7								235	210	840	840	310	290	1145	1125
		7	38	63	8								230	210	830	830	310	285	1140	1115
75	50	5	45	70	6	9	28			30			260	235	945	945	340	315	1255	1225
		6	44	69	7								260	235	935	935	335	310	1240	1215
		8	42	67	9								252	230	915	915	330	305	1220	1195
		10	40	65	11								245	225	895	890	325	300	1200	1175
80	50	5	45	75	6						35	11	265	235	955	955	360	330	1325	1295
		6	44	74	7								260	235	945	945	355	330	1310	1285
		7	43	73	8								260	235	935	935	355	325	1305	1275
		8	42	72	9								255	230	925	925	350	325	1295	1265
90	56	5	51	85	6	10	30	40	11		40	13	300	265	1075	1075	405	375	1495	1460
		6	50	84	7								295	265	1065	1065	405	375	1485	1450
		7	49	83	8								290	260	1055	1055	400	370	1470	1440
		8	48	82	9								290	260	1045	1045	395	365	1460	1430
100	63	6	57	94	7	12	35			40			335	300	1205	1170	455	415	1660	1620
		7	56	93	8								330	295	1195	1160	450	415	1645	1615
		8	55	92	9								325	290	1185	1150	440	410	1635	1600
		10	53	90	11								320	290	1165	1130	440	405	1615	1585
100	80	6	74	94	7								410	370	1485	1490	475	435	1730	1690
		7	73	93	8								410	370	1480	1480	470	430	1720	1680
		8	72	92	9								405	365	1470	1460	470	430	1710	1670
		10	70	90	11								400	360	1445	1450	460	425	1690	1650
110	70	6	64	104	7			55	15		45	15	370	335	1340	1340	500	460	1835	1795
		7	63	103	8								370	330	1330	1335	495	460	1820	1780
		8	62	102	9								365	330	1325	1320	490	455	1810	1775
		10	60	100	11								360	325	1305	1305	485	450	1790	1750
125	80	7	73	118	8	14	45			55	35	23.5	425	380	1530	1530	570	525	2080	2035
		8	72	117	9								420	380	1520	1520	565	520	2070	2025
		10	70	115	11								415	375	1500	1500	555	515	2050	2010
		12	68	113	13								410	370	1480	1480	550	510	2030	1980
140	90	8	82	132	9			70	21	60	40		480	430	1720	1720	635	585	2330	2280
		10	80	130	11								470	420	1700	1700	630	580	2315	2265
		12	78	128	13								465	420	1680	1680	620	575	2290	2245
		14	76	126	15								460	415	1660	1660	615	570	2270	2225
160	100	10	90	150	11	16	55	75			70	26	530	475	1905	1910	720	660	2640	2580
		12	88	148	13								525	470	1900	1885	710	655	2600	2565
		14	86	146	15								515	465	1870	1870	705	655	2595	2545
		16	84	144	17								510	460	1845	1845	700	645	2575	2525
180	110	10	100	170	11			90	26	65	80		590	525	2115	2115	810	745	2980	2910
		12	98	168	13								580	520	2095	2095	800	740	2940	2880
		14	96	166	15								575	520	2075	2085	795	735	2930	2870
		16	94	164	17								510	510	2055	2055	790	730	2900	2840
200	125	12	113	188	13	18	70			80			665	595	3030	2390	900	830	3295	3225
		14	111	186	15								655	590	3025	2370	890	820	3275	3205
		16	109	184	17								650	590	3020	2350	890	815	3255	3190
		18	107	182	19								640	580	3015	2330	880	815	3240	3180
