耗气量计算

耗气量是指气缸往复运动时所消耗的压缩空气量，耗气量大小与气缸的性能无关，但它是选择空压机排量的重要依据

最大耗气量

Qmax

定义

指气缸活塞完成一次行程所需的耗气量

计算

公式

式中　Q_max——最大耗气量，L/min(ANR)

D——缸径，cm

S——气缸行程，cm

t——气缸一次往复行程所需的时间，s

p——工作压力，MPa

平均耗气量

定义

是由气缸内部容积和气缸每分钟的往复次数算出的耗气量平均值

计算

公式

式中　N——气缸每分钟的往复次数

耗气量计算

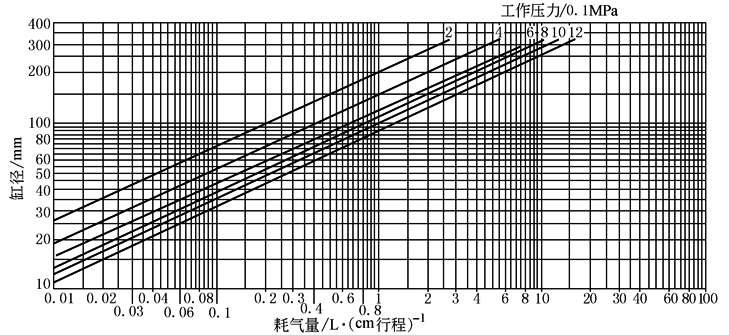

曲线图

上图表示了耗气量与工作压力和缸径之间的关系。耗气量用单位行程的当量耗气量表示

例题

例　有一缸径为50mm的普通型双作用气缸，缸径20mm，行程500mm，工作压力0.45MPa，求耗气量

解：根据上图所示，确定选定缸径处的横线与工作压力处直线之间的交点，然后确定耗气量，但所得的值必须乘以气缸行程(cm)。这里，对于无杆腔的耗气量近似为0.09L/cm×50cm＝4.5L。对于有杆腔，计算耗气量时，还应用行程体积减去活塞杆的体积，若活塞杆直径为20mm，其对应的耗气量应近似为0.014L/cm×50cm＝0.7L。因此，有杆腔实际的耗气量为3.8L，则对于一次往复行程气缸的总耗气量为4.5L+3.8L＝8.3L

利用上述公式计算的耗气量仅为近似值，因为有时气缸内的空气并没有完全排放掉(特别是高速状况下)，实际所需耗气量可能低于图上所读的数据
