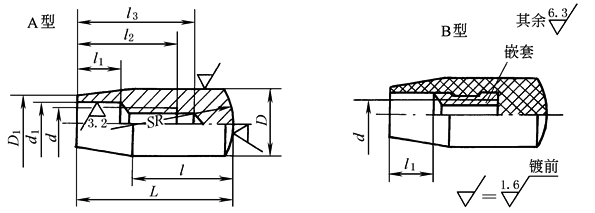

长手柄套 (JB/T 7271.5—1994)　　　　　　　　　　　　　　　　　　　　　　　　mm

材料：35钢；Q235-A；塑料。

表面处理：钢件喷砂镀铬(PS/D·Cr)；镀铬抛光(D·L₃Cr)。

标记示例

A型，d＝M8，L＝40，35钢，喷砂镀铬长手柄套，标记为：手柄套 M8×40　JB/T 7271.5

B型，d＝M8，L＝40，塑料长手柄套，标记为：手柄套 BM8×40　JB/T 7271.5

d

L

D

D₁

d₁

l

l₁

l₂

l₃

SR

嵌  套

JB/T 7275

每件质量 /kg≈

A 型

B 型

M5

32

14

10

7

16

8

20

24

16

BM5×12

0.029

0.009

M6

36

16

12

9

20

10

22

27

20

BM6×14

0.042

0.014

M8

40

18

14

11

25

12

26

31

25

BM8×16

0.059

0.020

M10

50

22

16

13

32

14

32

39

28

BM10×20

0.100

0.039

M12

60

28

22

18

36

18

36

45

36

BM12×25

0.175

0.075

M16

70

32

26

22

40

22

45

55

40

BM16×32

0.300

0.132

M20

80

40

32

28

45

28

56

68

50

BM20×36

0.513

0.209

注：其他技术要求按JB/T 7277的规定。
