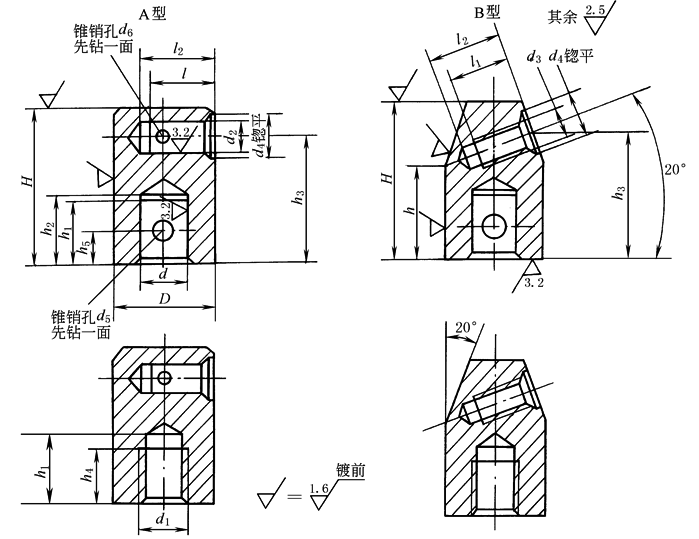

手柄座 (JB/T 7272.1—1994)　　　　　　　　　　　　　　　　　　　　　　　　　　mm

材料：35钢；Q235-A。

表面处理：喷砂镀铬(PS/D·Cr)；镀铬抛光(D·L₃Cr)；氧化(H·Y)。

标记示例

A型，d＝20，D＝40，35钢，喷砂镀铬手柄座，标记为：手柄座 20×40　JB/T 7272.1

A型，d₁＝M20，D＝40，35钢，喷砂镀铬手柄座，标记为：手柄座 M20×40　JB/T 7272.1

B型，d＝20，D＝40，35钢，喷砂镀铬手柄座，标记为：手柄座 B20×40　JB/T 7272.1

B型，d₁＝M20，D＝40，35钢，喷砂镀铬手柄座，标记为：手柄座 BM20×40　JB/T 7272.1

d

基本尺寸

12

16

20

25

极限偏差 H8

＋0.027

0

＋0.033

0

d₁

M12

M16

M20

M24

D

26

32

40

50

d₂

基本尺寸

8

10

12

16

极限偏差 H8

＋0.022

0

＋0.027

0

H

40

50

63

76

d₃

M8

M10

M12

M16

d₄

11

13

17

21

d₅

5

6

8

d₆

3

4

5

l

16

20

25

32

l₁

14

18

22

28

l₂

19

24

29

36

h

24

30

38

50

h₁

16

20

25

32

h₂

19

24

29

36

h₃

32

40

50

63

h₄

14

18

22

28

h₅

8

10

12

16

每件质量 /kg≈

A  型

0.121

0.227

0.465

0.937

B  型

0.104

0.195

0.417

0.835

相配圆锥销  GB/T 117

5×25

3×25

6×32

3×32

6×40

4×40

8×50

5×50

注：其他技术要求按JB/T 7277的规定。
