不锈钢精密调压阀、过滤调压阀(Norgren公司) |
||||||||||||||||||
|

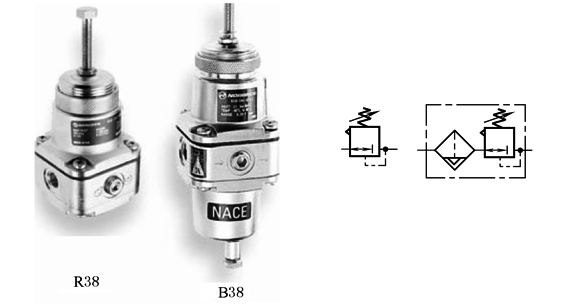

外 形 及 符 号 |
|
|||||||||||||||||
|
精 密 调 压 阀 |
规 格 |
流量/dm3·s-1 |
调压范围/bar |
工作方式 |
型 号 |
维修件 |
||||||||||||
|
¼NPTF ¼NPTF |
8 8 |
0.04~2 0.07~4 |
泄气式 泄气式 |
R38-240-RNCA R38-240-RNFA |
R38-100R R38-101R |
|||||||||||||
|
流量为入口压力7bar、设定压力6.3bar和压降1bar时的典型流量 |
||||||||||||||||||
|
精密过滤阀-调压阀 |
规 格 |
流量/dm3·s-1 |
滤芯 |
排放 |
杯 |
调压范围/bar |
工作方式 |
型 号 |
||||||||||
|
¼NPTF ¼NPTF ¼NPTF ¼NPTF ¼NPTF |
8* 8* 8* 50** 50** |
25 25 25 25 25 |
手动 手动 自动 自动 自动 |
金属杯 金属杯 金属杯 金属杯 金属杯 |
0.25~7 0.07~4 0.07~4 0.3~9 0.3~9 |
泄气式 泄气式 泄气式 泄气式 泄气式 |
B38-244-B2KA B38-244-B2FA B38-244-A2FA B38-444-M2LA# B38-444-A2LA# |
|||||||||||
|
*入口压力7bar、设定压力1bar和压降0.05bar时的典型流量；**入口压力12bar，设定压力8bar和压降1bar的典型流量 |
||||||||||||||||||
|
附
件 |
支架 |
压力表 |
安装面板 |
配料调节按钮 |
||||||||||||||
|
|
|
|
|
|||||||||||||||
|
R38 18-001-973(包括面板和螺母) B38 18-001-973(包括面板和螺母) |
18-013-913 18-013-913 |
5988-02(仅螺母) 5988-02(仅螺母) |
74630-04 74630-04 |
|||||||||||||||
|

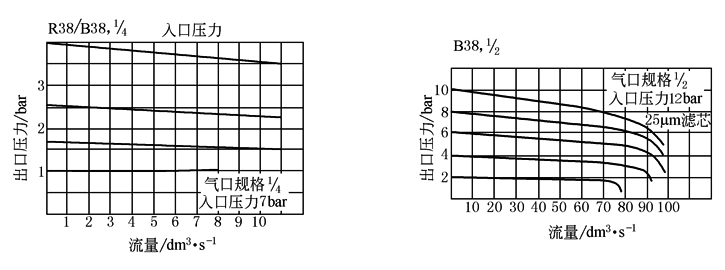

流量特性 |
技 术 参 数 |
介 质 |
入口压力/bar |
环境温度 /℃ |
材 料 |
|||||||||||||
|
壳体、杯、端盖和调节旋钮 |
弹性材料 |
滤芯 |
||||||||||||||||
|
压缩空气 |
0~17 0~31(R38，B38) |
-40~80 |
不锈钢 |
合成橡胶 |
高密聚丙烯(25μm)/烧结陶瓷(5μm) |
|||||||||||||
|
|
||||||||||||||||||
|

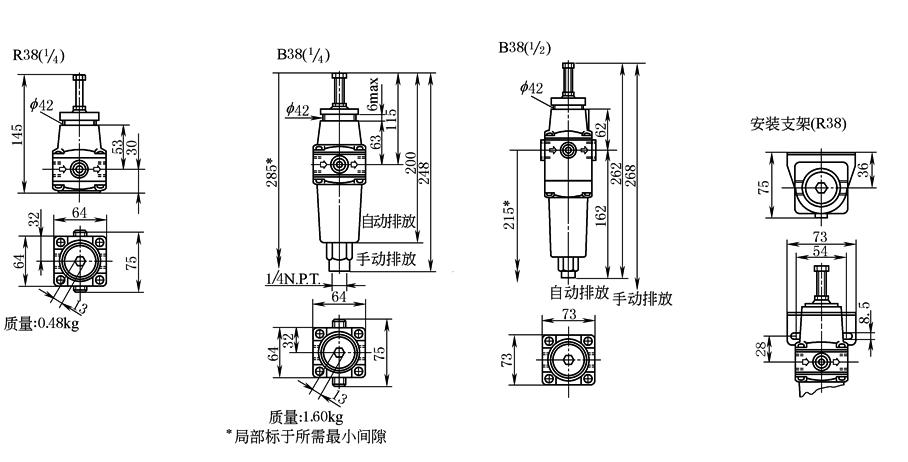

外形尺寸 |
|
|||||||||||||||||
|
应用 |
Norgren公司采用不锈钢材质制作的调压阀、过滤器调压阀产品在一些特定场合有良好的应用，如油田井口、海船、近海作业、食品工业等行业，它的最高进口工作压力为17bar、31bar，不锈钢精密调压阀调压范围¼NPTF为004~2bar、0.07~4bar，精密过滤器调压阀调压范围¼NPTF为0.07~4bar、0.25~7bar，¼NPTF调压范围为03~9bar，精密调压阀(¼)的流量为480L/min，精密过滤器调压阀流量为1500L/min |
|||||||||||||||||
