不锈钢过滤器、调压阀、油雾器(Norgren公司) |
||||||||||||||||||||||
|
Norgren公司采用不锈钢材质制作的过滤器、调压阀、油雾器产品在一些特定场合有良好的应用，如油田井口、海船、近海作业、食品工业和其他腐蚀环境，它的最高进口工作压力为17bar、20bar，输出工作压力为0~10bar，过滤器的流量为3420L/min，调压阀的流量为3000L/min，油雾器的流量为2880L/min 1/2″NPTF螺纹为美国斜牙管螺纹。不锈钢过滤器、调压阀及油雾器的规格及性能参数见下表 |
||||||||||||||||||||||
|

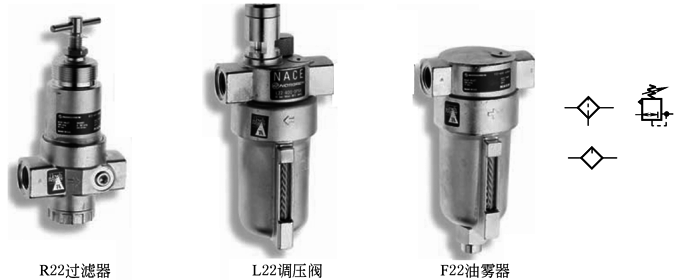

外 形 及 符 号 |
|
|||||||||||||||||||||
|
过 滤 器 |
规 格 |
流量/dm3·s-1* |
滤芯 |
排放 |
杯 |
型 号 |
维修件 |
|||||||||||||||
|
½NPTF ½NPTF |
57 57 |
25 25 |
自动 手动 |
金属杯 金属杯 |
F22-400-A2DA F22-400-M2DA |
F22-100A F22-100M |
||||||||||||||||
|
*入口压力6.3bar，压降0.5bar时的最大流量 |
||||||||||||||||||||||
|
调 压 阀 |
规 格 |
流量/dm3·s-1* |
调压范围/bar |
工作方式 |
型 号 |
维修件 |
||||||||||||||||
|
½NPTF ½NPTF |
50 50 |
0.4~10 0.4~10 |
泄气式 泄气式 |
R22-401-RNMA R22-401-NNMA |
R22-100R R22-100NR |
|||||||||||||||||
|
*出口压力可调至6bar；入口压力10bar，出口压力6.3bar和压降1bar时的最大流量 |
||||||||||||||||||||||
|
润 滑 器 |
规 格 |
流量/dm3·s-1 |
最小流量/dm3·s-1 |
工作方式 |
杯 |
杯容量/L |
型 号 |
维修件 |
||||||||||||||
|
½NPTF |
48 |
1.7 |
油雾 |
金属 |
0.2 |
L22-400-OP8A |
L22-100 |
|||||||||||||||
|
入口压力6.3bar，压降0.5bar时的最大流量 |
||||||||||||||||||||||
|
附
件 |
支架 |
压力表 |
预式安装件 |
|||||||||||||||||||
|
|
|
|
||||||||||||||||||||
|
F22 18-001-962 R22 18-001-962 L22 18-001-962 |
18-013-909 |
18-001-959(面板安装 螺母和单支架) |
||||||||||||||||||||
|
技 术 参 数 |
介 质 |
入口压力/bar |
压力表口 |
环境温度 /℃ |
材 料 |
|||||||||||||||||
|
杯、端盖和调节螺钉 |
弹性材料 |
滤芯 |
||||||||||||||||||||
|
压缩空气 |
0~17(F22，L22) 0~20(R22) |
¼NPTF(R22) |
-20~80 |
不锈钢 |
合成橡胶 |
烧结不锈钢 |
||||||||||||||||
|

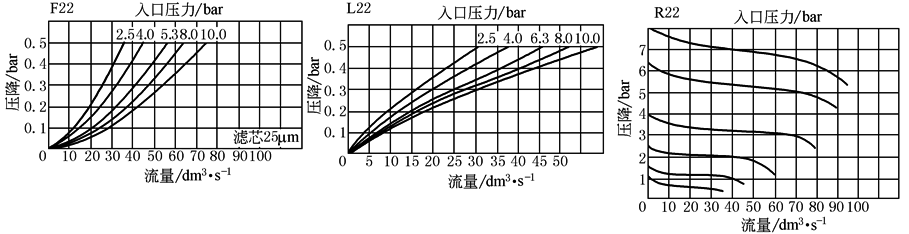

流 量 特 性 |
|
|||||||||||||||||||||
|

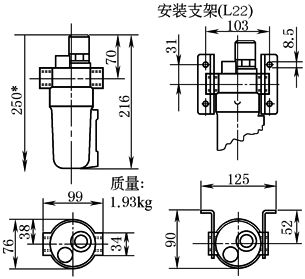

外
形
尺
寸 |
F22 |
R22 |
L22 |
|||||||||||||||||||
|
|
|
|
||||||||||||||||||||
