麦特沃克Skillair三联件(管道补偿)

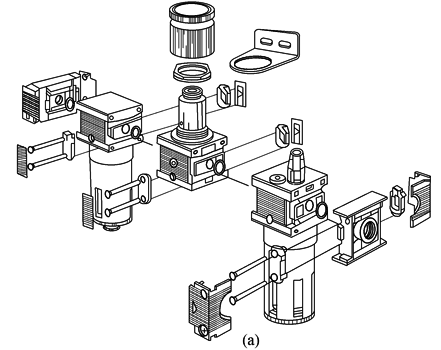

模块化组合的特点

Skillair®气源处理元件采用了模块化设计的理念，各种功能模块可以进行任意的组合，如过滤器、减压阀、油雾器、渐增压启动阀等。同时模块化的结构使得现场维修更换非常方便，对任意部分元件或整体元件进行拆卸时，不会对其余部分元件或气管造成任何影响

对管子长度偏差进行补偿

SKILLAIR 400系列为大流量系列，6.3bar时的最大流量可以达到20000L/min。通常该系列用于总进气的气源处理部分，因此所连接的管子都为硬管连接，如果管子在切割时长度有偏差，SKILLAIR 400系列可以对长度偏差进行补偿。而且该系列的接头可以旋转滑动，因此在安装和拆卸的时候无需拆卸管子，大大减少了现场维护的工作量

如图b所示，松开端板上的螺钉，即可调整接头螺母的距离或进行旋转，调整完毕后拧紧螺钉进行固定

油雾器除传统加油方式外的其他加油方式

最低液面ML

有两种规格：300系列和400系列。此型号的油雾器当液面达到最高和最低时，会发出两个控制信号，可用来控制声响报警器、警灯灯。当液面处于最高和最低之间时，不会发出任何信号。采用这种方式的油雾器直接在中控室就可监测油杯内的油位状况

液面最低时自动加油CAML

有两种规格：300系列和400系列。此型号的油雾器当液面达到最低液位时，储油杯内的电子指示器会发出一个电子信号去驱动加油装置，当油的液面达到最高液面时，指示器发出另一个信号，加油装置关闭。采用这种方式的油雾器，润滑系统的液面可以始终维持在最高和最低液面之间。如果只使用其中的一个信号，则可以把液面始终保持恒定状态(恒定为最高或最低状态)。要注意的是此加油方式只有当润滑油的进气压力高于油雾器虑杯内的压力的情况下，才能使系统在运作时也能给油杯加油

降压式低液位加油CDML

有两种规格：300系列和400系列。此型号的油雾器当液面达到最低液位时，储油杯内的电子指示器会发出一个电子信号去驱动加油装置，当油的液面达到最高液面时，指示器发出另一个信号，加油装置关闭。采用这种方式的油雾器，润滑系统的液面可以始终维持在最高和最低液面之间。如果只使用其中的一个信号，则可以把液面始终保持恒定状态(恒定为最高或最低状态)。和CAML不同之处在于该油雾器由一个常闭型二位二通电磁阀控制。电磁阀装在油雾器上。它降低了油杯内的压力，并使油杯可被充油(来自油罐)。油罐的位置可以比油雾器低(高度差最多可以达到2m)
