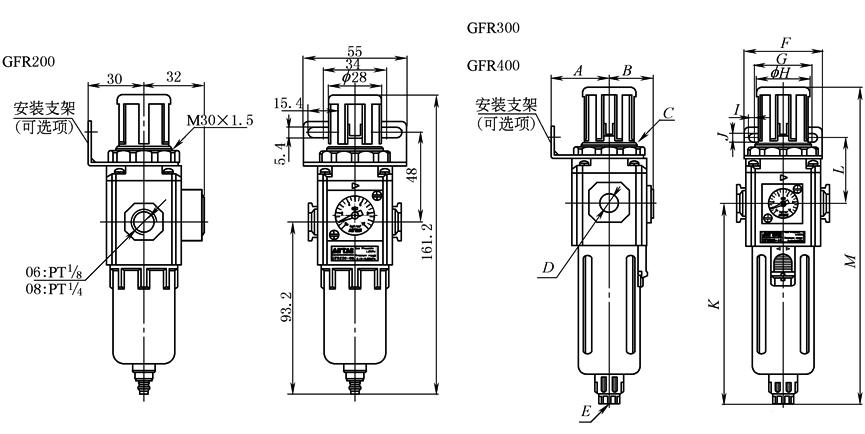

GFR系列过滤减压阀结构、尺寸及特性(亚德客)

结

构

及

外

形

尺

寸

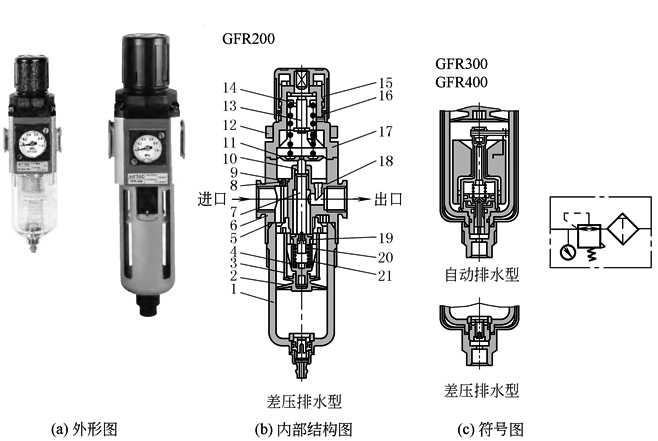

1—滤水杯；2—伞形固定座；3—滤芯；4—导流器；5，10，20—O形环；6—调压滤水器本体；7—调压柱；8—单向阀；9—固定塞头；11—主调压膜片；12—固定环帽；13—主调压轴；14—主调压六角帽；15—主调压钮；16，21—弹簧；17—主调压座；18—反馈导管；19—调压塞头

型号/符号

A

B

C

D

E

F

G

H

I

J

K

L

M

GFR300-08

GFR300-10

GFR300-15

GFR400-10

GFR400-15

41

41

41

50

50

31

31

31

40

40

M40×1.5

M40×1.5

M40×1.5

M55×2.0

M55×2.0

PT¼

PT³/8

PT½

PT³/8

PT½

PS¹/8

PS¹/8

PS¹/8

PS¼

PS¼

53

53

53

72

72

40

40

40

55

55

38

38

38

52

52

8

8

8

11

11

6.5

6.5

6.5

8.5

8.5

143

143

143

165.5

165.5

46

46

46

53

53

225.6

225.6

225.6

269.5

269.5

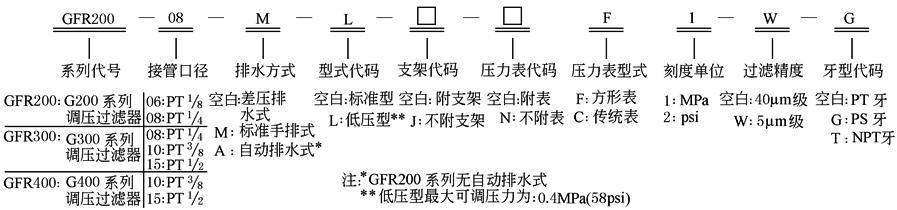

订

购

码

型

号

规

格

与

技

术

参

数

型号

GFR200-06

GFR200-08

GFR300-08

GFR300-10

GFR300-15

GFR400-10

GFR400-15

工作介质

空气

接管口径

PT¹/8

PT¼

PT¼

PT³/8

PT½

PT³/8

PT½

滤芯精度/μm

40或5

调节压力范围/MPa

0.15~0.9(20~130psi)

最大可调压力/MPa

1.0(145psi)

保证耐压力/MPa

1.5(215psi)

使用温度范围/℃

5~60

滤水杯容量/mL

10

40

80

质量/g

216

500

1026

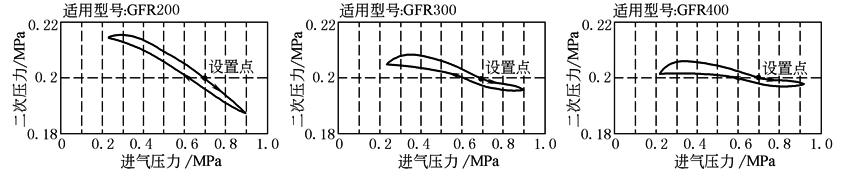

压

力

特

性

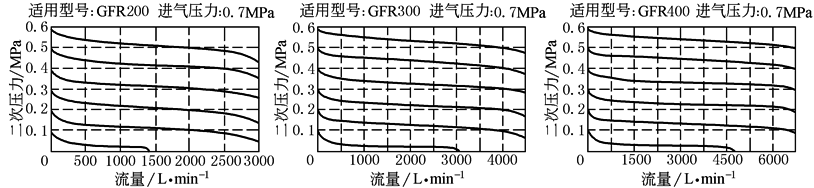

流

量

特

性
