QAC系列空气过滤组合三联件规格、尺寸及特性(上海新益) |
||||||||||||||||||||||||||
|

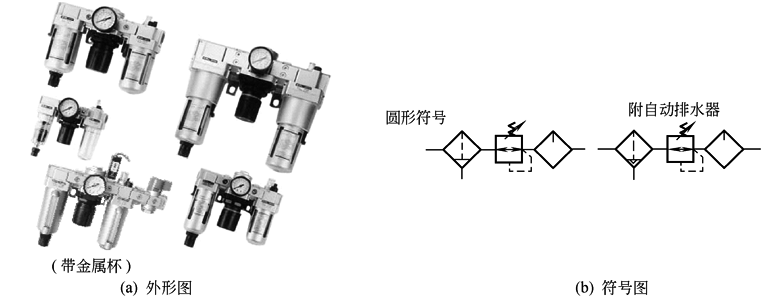

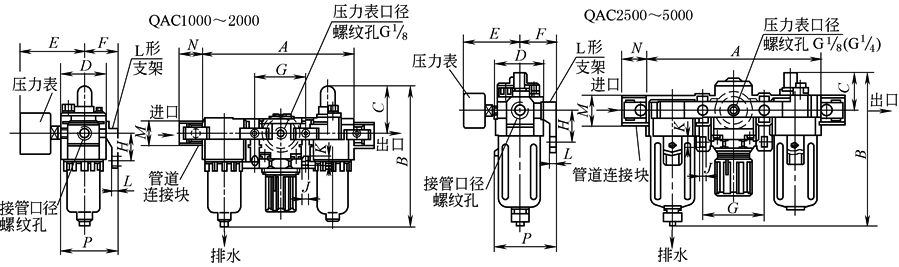

结 构 及 外 形 尺 寸 |
|
|||||||||||||||||||||||||
|
|
||||||||||||||||||||||||||
|
型号 |
口径 (G) |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P |
连自动排水器 |
||||||||||
|
B |
||||||||||||||||||||||||||
|
QACI000 QAC2000 QAC2500 QAC3000 QAC4000 QAC4000-06 QACS000 |
M5~0.8 1/8~¼ ¼~3/8 ¼~3/8 3/8~½ ¾ ¾~1 |
91 140 181 181 238 253 300 |
84.5 125 156.5 156.5 191.5 193 271.5 |
25.5 38 38 38 41 40.5 48 |
25 40 53 53 70 70 90 |
26 56.8 60.8 60.8 65.5 69.5 75.5 |
25 30 41 41 50 50 70 |
33 50 64 64 84 89 105 |
20 24 35 35 40 40 50 |
4.5 5.5 7 7 9 9 12 |
7.5 8.5 11 11 13 13 16 |
5 5 7 7 7 7 10 |
17.5 22 34.2 34.2 42.2 46.2 55.2 |
16 23 26 26 33 36 40 |
38.5 50 70.5 70.5 88 88 115 |
105 159 194.5 194.5 230.5 232 310.5 |
||||||||||
|
型 号 规 格 及 技 术 参 数 |
耐压试验压力/MPa |
1.5 |
||||||||||||||||||||||||
|
最高使用压力/MPa |
1.0 |
|||||||||||||||||||||||||
|
环境及介质温度/℃ |
5~60 |
|||||||||||||||||||||||||
|
过滤孔径/μm |
25 |
|||||||||||||||||||||||||
|
建议用油 |
透平1号油(ISO VC32) |
|||||||||||||||||||||||||
|
杯材料② |
PC/铸铝(金属杯) |
|||||||||||||||||||||||||
|
杯防护罩 |
QACl000~2000(无) QAC2500~5000(有) |
|||||||||||||||||||||||||
|
调压范围/MPa |
QAC 1000：0.05~0.7 QAC 2000~5000：0.05~0.85 |
|||||||||||||||||||||||||
|
阀型 |
带溢流型 |
|||||||||||||||||||||||||
|
型 号 |
规 格 |
配件 |
||||||||||||||||||||||||
|
组件 |
额定流量① /L·min-l |
接管口径 (G) |
压力表 口径(G) |
质量 /kg |
支架 /2个 |
压力表 |
||||||||||||||||||||
|
手动排水型 |
自动排水型 |
过滤器 |
减压阀 |
油雾器 |
||||||||||||||||||||||
|
QAC1000-M5 |
— |
QAFI000 |
QARI000 |
QALI000 |
90 |
M5×0.8 |
1/16 |
0.26 |
Y10L |
QG27-10-R1 |
||||||||||||||||
|
QAC2000-01 |
QAC2000-01D |
QAF2000 |
QAR2000 |
QAL2000 |
500 |
1/8 |
1/8 |
0.74 |
Y20L |
QG36-10-01 |
||||||||||||||||
|
QAC2000-02 |
QAC2000-02D |
QAF2000 |
QAR2000 |
QAL2000 |
500 |
¼ |
1/8 |
0.74 |
Y20L |
|||||||||||||||||
|
QAC2500-02 |
QAC2500-02D |
QAF3000 |
QAR2500 |
QAL3000 |
1500 |
¼ |
1/8 |
1.04 |
Y30L |
|||||||||||||||||
|
0AC2500-03 |
QAC2500-03D |
QAF3000 |
QAR2500 |
QAL3000 |
1500 |
3/8 |
1/8 |
1.04 |
Y30L |
|||||||||||||||||
|
QAC3000-02 |
QAC3000-02D |
QAF3000 |
QAR3000 |
QAL3000 |
2000 |
¼ |
1/8 |
1.18 |
Y30L |
|||||||||||||||||
|
QAC3000-03 |
QAC3000-03D |
QAF3000 |
QAR3000 |
QAL3000 |
2000 |
3/8 |
1/8 |
1.18 |
Y30L |
|||||||||||||||||
|
QAC4000-03 |
QAC4000-03D |
QAF4000 |
QAR4000 |
QAL4000 |
4000 |
3/8 |
¼ |
2.14 |
Y40L |
QG46-10-02 |
||||||||||||||||
|
QAC4000-04 |
QAC4000-04D |
QAF4000 |
QAR4000 |
QAL4000 |
4000 |
½ |
¼ |
2.14 |
Y40L |
|||||||||||||||||
|
QAC4000-06 |
QAC4000-06D |
QAF4000 |
QAR4000 |
QAL4000 |
4500 |
¾ |
¼ |
2.47 |
Y50L |
|||||||||||||||||
|
QACS000-06 |
QAC5000-06D |
QAF5000 |
QAR5000 |
QAL5000 |
5000 |
¾ |
¼ |
3.82 |
Y60L |
|||||||||||||||||
|
QACS000-10 |
QAC5000-10D |
QAF5000 |
QAR5000 |
QAL5000 |
5000 |
1 |
¼ |
3.82 |
Y60L |
|||||||||||||||||
|

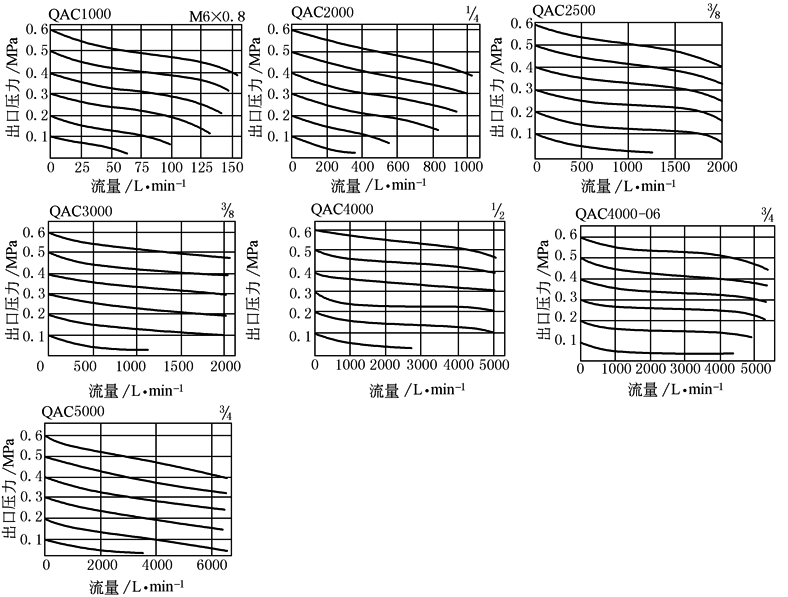

流 量 特 性 曲 线 (进 口 压 力 p1＝ 0.7 MPa) |
|
|||||||||||||||||||||||||
|

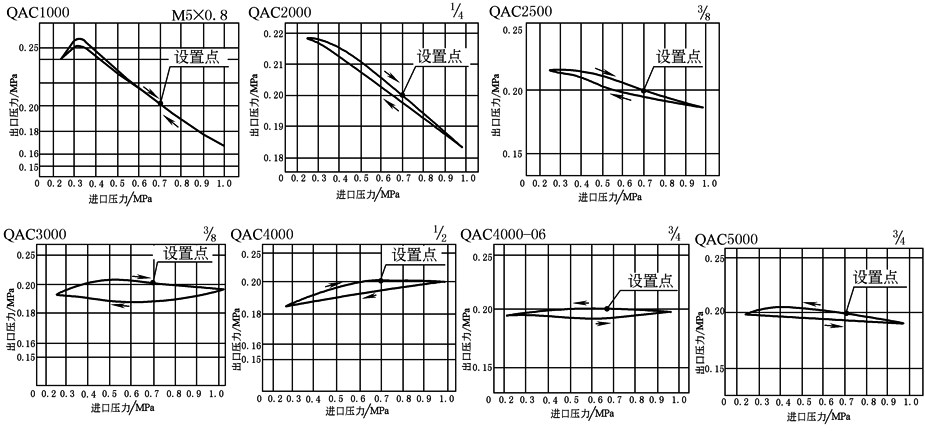

压 力 特 性 曲 线 |
进口压力p1＝0.7MPa，出口压力p2＝0.2MPa，流量Q＝20L/min
|
|||||||||||||||||||||||||
