YWK(F)系列远程动态可调(防风)制动器 |
||||||||||||||||||
|

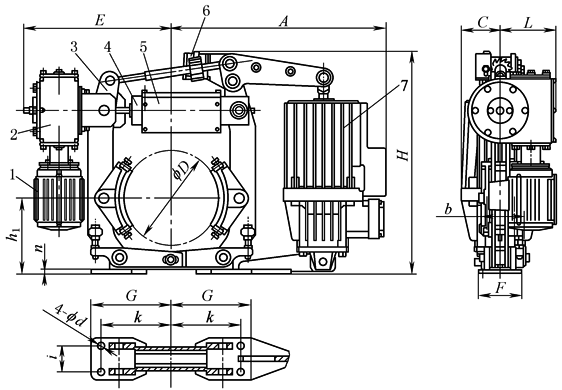

1—调整电机；2—减速器；3—制动架；4—制动弹簧； 5—传感器；6—自动补偿装置；7—液压推动器 |
||||||||||||||||||
|
该制动器通过制动力矩远程动态可调装置实现工作制动和动态防风制动两种功能。可多台制动器一个控制箱控制。该制动器带有机械式自动补偿装置，无需外力源可实现瓦块磨损的自动补偿，恒定瓦块退距和液压推动器补偿行程。广泛用于港口轨道起重、装卸机械、料场等场合的减速、停车制动和动态防风制动。 |
||||||||||||||||||
|
制动器型号 |
额定制动力矩 /N·m |
制动力矩 调整范围 |
安装及外形尺寸/mm |
|
||||||||||||||
|
D |
h1 |
k |
i |
d |
n |
b |
F |
G |
E |
H |
A |
L |
C |
质量 /kg |
||||
|
YWK2型 |
YWK2-200/23 |
200 |
0～1.2倍 |
200 |
170 |
175 |
60 |
17 |
8 |
90 |
100 |
195 |
335 |
450 |
380 |
117 |
124 |
21 |
|
YWK2-300/30 |
320 |
300 |
240 |
250 |
80 |
22 |
10 |
140 |
130 |
275 |
390 |
580 |
460 |
65 |
||||
|
YWK2-300/50 |
630 |
480 |
156 |
65 |
||||||||||||||
|
YWK2-400/50 |
1000 |
400 |
320 |
325 |
130 |
12 |
180 |
180 |
350 |
455 |
730 |
570 |
145 |
101 |
||||
|
YWK2-400/80 |
1600 |
148 |
101 |
|||||||||||||||
|
YWK2-400/121 |
2000 |
99 |
||||||||||||||||
|
YWK2-500/121 |
2500 |
500 |
400 |
380 |
150 |
16 |
200 |
200 |
405 |
520 |
880 |
675 |
138 |
|||||
|
YWK2-600/201 |
5000 |
600 |
457 |
475 |
170 |
26 |
18 |
240 |
220 |
500 |
600 |
1065 |
820 |
195 |
||||
|
YWK4型 |
YWK4-200/23 |
200 |
200 |
160 |
145 |
55 |
14 |
8 |
80 |
90 |
165 |
320 |
465 |
390 |
117 |
124 |
27 |
|
|
YWK4-200/30 |
250 |
200 |
160 |
145 |
55 |
14 |
8 |
80 |
90 |
165 |
320 |
470 |
406 |
28 |
||||
|
YWK4-250/30 |
250 |
250 |
190 |
180 |
65 |
18 |
10 |
100 |
100 |
200 |
355 |
500 |
416 |
41 |
||||
|
YWK4-250/50 |
500 |
550 |
490 |
157 |
43 |
|||||||||||||
|
YWK4-300/30 |
300 |
300 |
225 |
220 |
80 |
125 |
115 |
245 |
405 |
575 |
485 |
117 |
74 |
|||||
|
YWK4-315/30 |
315 |
|||||||||||||||||
|
YWK4-300/50 |
500 |
300 |
525 |
157 |
76 |
|||||||||||||
|
YWK4-315/50 |
315 |
|||||||||||||||||
|
YWK4-300/80 |
1000 |
300 |
80 |
|||||||||||||||
|
YWK4-315/80 |
315 |
|||||||||||||||||
|
YWK4-400/50 |
600 |
400 |
280 |
270 |
100 |
22 |
12 |
160 |
140 |
300 |
470 |
705 |
560 |
145 |
107 |
|||
|
YWK4-400/80 |
1200 |
109 |
||||||||||||||||
|
YWK4-400/121 |
1800 |
770 |
565 |
148 |
116 |
|||||||||||||
|
YWK4-500/80 |
1600 |
500 |
335 |
325 |
130 |
16 |
200 |
180 |
365 |
530 |
835 |
710 |
157 |
125 |
||||
|
YWK4-500/121 |
2200 |
545 |
675 |
148 |
145 |
|||||||||||||
|
YWK4-500/201 |
3200 |
148 |
||||||||||||||||
|
YWK4-630/121 |
2800 |
630 |
425 |
400 |
170 |
27 |
20 |
250 |
220 |
450 |
590 |
1020 |
785 |
212 |
||||
|
YWK4-630/201 |
4500 |
220 |
||||||||||||||||
|
YWK4-630/301 |
7000 |
226 |
||||||||||||||||
|
注：1.YWK(F)2系列符合JB/ZQ 4388，YWK(F)4系列符合GB/T 6333，技术条件均符合JB/T 6406.2。推动器同表YBS断电保护双功能制动器。 2.制动轮径315mm以下的调整电机功率为90W，制动轮径315mm以上的调整电机功率为120W，工作电源为AC380V。 3.生产厂家为长沙普雷科机电技术有限公司。 |
||||||||||||||||||
