YW、YWB/YWZ5、YWZE系列电力液压块式制动器 |
|||||||||||||||||||
|
|
|||||||||||||||||||
|
使用条件： 1．环境温度：一般为-25~50℃。 2．最湿月时，环境最高相对湿度：＜90%。 3．电源：三相交流50Hz。 4．电压等级：380V。 5．适应工作制，连续(S1)和断续(S3，负载持续率为60%)，操作频率＜1200次/h。 6．应将制动转矩调整在(0.7~1.0)倍的额定值范围内使用。 7．使用地点海拔高度不超过2000m。 8．使用环境不得有易燃易爆及腐蚀气体。 |
|||||||||||||||||||
|

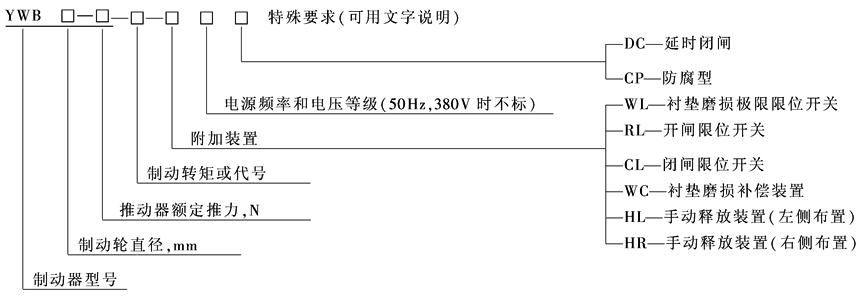

型号意义：
标记示例：YWB315-500-560-WC.WL.RL 技术参数与尺寸 |
|||||||||||||||||||
|
制动器型号 |
推动器型号 |
制动转矩 /N·m |
额定 退距 /mm |

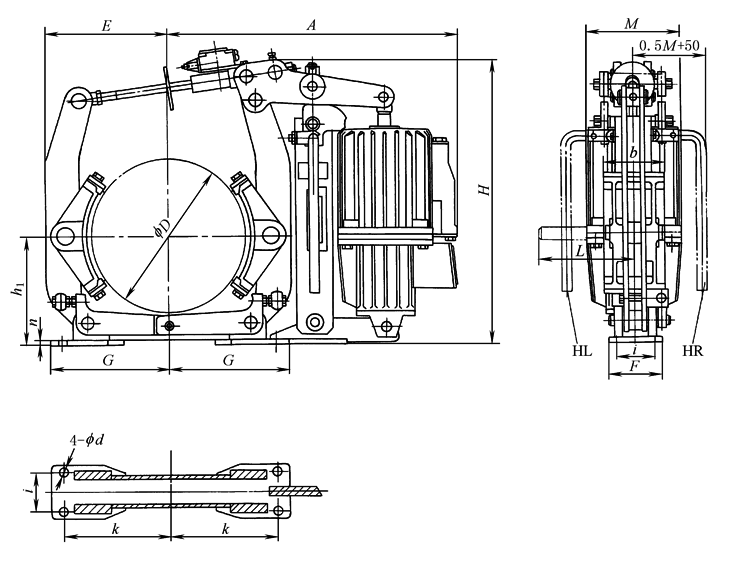

安装及外形尺寸 /mm |
质量 /kg |
||||||||||||||
|
符合 JB/T 6406.1—1992 |
符合 GB/T 6333—1986 |
D |
h1 |
k |
i |
d |
n |
b |
F |
G |
E |
H |
A |
M |
L |
||||
|
YW/YWB 160-220 |
YWZ5/YWZE-160/22 |
YTD/Ed 220-50 |
80~160 |
1.0 |
160 |
132 |
130 |
55 |
14 |
6 |
65 |
90 |
150 |
140 |
378 |
410 |
160 |
125 |
27 |
|
YW/YWB 200-220 |
YWZ5/YWZE-200/22 |
100~200 |
200 |
160 |
145 |
8 |
70 |
165 |
170 |
465 |
445 |
151 |
39 |
||||||
|
YW/YWB 200-300 |
YWZ5/YWZE-200/30 |
YTD/Ed 300-50 |
140~280 |
42 |
|||||||||||||||
|
YW/YWB 250-220 |
|
YTD/Ed 220-50 |
125~250 |
250 |
190 |
180 |
65 |
18 |
10 |
90 |
100 |
200 |
205 |
475 |
510 |
180 |
48 |
||
|
YW/YWB 250-300 |
YWZ5/YWZE-250/30 |
YTD/Ed 300-50 |
160~315 |
49 |
|||||||||||||||
|
YW/YWB 250-500 |
YWZ5/YWZE-250/50 |
YTD/Ed 500-60 |
250~500 |
552 |
549 |
197 |
54 |
||||||||||||
|
YW/YWB 315-300 |
YWZ5/YWZE-315/30 |
YTD/Ed 300-50 |
200~400 |
1.25 |
315 |
230 |
220 |
80 |
110 |
115 |
245 |
260 |
585 |
554 |
160 |
207 |
75 |
||
|
YW/YWB 315-500 |
YWZ5/YWZE-315/50 |
YTD/Ed 500-60 |
315~630 |
615 |
197 |
80 |
|||||||||||||
|
YW/YWB 315-800 |
YWZ5/YWZE-315/80 |
YTD/Ed 800-60 |
500~1000 |
|
(225) |
|
82 |
||||||||||||
|
YW/YWB 400-500 |
YWZ5/YWZE-400/50 |
YTD/Ed 500-60 |
400~800 |
400 |
280 |
270 |
100 |
22 |
12 |
140 |
140 |
300 |
315 |
665 |
680 |
248 |
98 |
||
|
YW/YWB 400-800 |
YWZ5/YWZE-400/80 |
YTD/Ed 800-60 |
630~1250 |
102 |
|||||||||||||||
|
YW/YWB 400-1250 |
YWZ5/YWZE-400/125 |
YTD/Ed 1250-60 |
1000~2000 |
790 |
680 |
240 |
112 |
||||||||||||
|
YW/YWB 500-800 |
YWZ5/YWZE-500/80 |
YTD/Ed 800-60 |
800~1600 |
500 |
340 |
325 |
130 |
16 |
180 |
180 |
365 |
385 |
810 |
756 |
197 |
330 |
168 |
||
|
YW/YWB 500-1250 |
YWZ5/YWZE-500/125 |
YTD/Ed 1250-60 |
1250~2500 |
770 |
240 |
176 |
|||||||||||||
|
YW/YWB 500-2000 |
YWZ5/YWZE-500/200 |
YTD/Ed 2000-60 |
2000~4000 |
|
(335) |
|
179 |
||||||||||||
|
YW/YWB 630-1250 |
YWZ5/YWZE-630/125 |
YTD/Ed 1250-120 |
1600~3150 |
1.6 |
630 |
420 |
400 |
170 |
27 |
20 |
225 |
220 |
450 |
460 |
968 |
860 |
405 |
275 |
|
|
YW/YWB 630-2000 |
YWZ5/YWZE-630/200 |
YTD/Ed 2000-120 |
2500~5000 |
281 |
|||||||||||||||
|
YW/YWB 630-3000 |
YWZ5/YWZE-630/300 |
YTD/Ed 3000-120 |
3550~7100 |
285 |
|||||||||||||||
|
YW/YWB 710-2000 |
YWZ5/YWZE-710/200 |
YTD/Ed 2000-120 |
2500~5000 |
710 |
470 |
450 |
190 |
240 |
240 |
500 |
520 |
1040 |
935 |
456 |
468 |
||||
|
YW/YWB 710-3000 |
YWZ5/YWZE-710/300 |
YTD/Ed 3000-120 |
4000~8000 |
470 |
|||||||||||||||
|
YW/YWB 800-3000 |
YWZ5/YWZE-800/300 |
5000~10000 |
800 |
530 |
520 |
210 |
22 |
280 |
280 |
570 |
598 |
1190 |
980 |
476 |
650 |
||||
|
注：1．图形和数据选自上海振华港机丰城制动器分公司(公司地址：江西丰城市第三工业小区)产品样本。 2．生产厂家还有焦作制动器有限公司、上海伯瑞制动器有限公司(原上海奉城制动器厂)。 3．YW、YWB型制动器的基本参数和主要安装尺寸符合JB/T6406.1(电力液压块式制动器 型式、基本参数和尺寸)，YWZ和YWE的基本参数和主要安装尺寸符合GB/T 6333。(该标准已废止，但维修仍使用该标准产品)。所有本表各型号制动器的技术条件均符合JB/T 6406.2(电力液压块式制动器 技术条件)。 4．YW、YWZ5型采用的推动器为YTD型，符合JB/T 6406.3(电力液压块式制动器 推动器)；YWB、YWZE型采用的推动器为Ed型符合德国DIN 15430。 5．表中带括号数据系YWZ5、YWZE与YW、YWB不同的数据。 6．表中L数据系焦作制动器有限公司的数据。 7．额定退距系JB/T 6406.1标准给出的数据，丰城公司未给出数据。 8．YWZ5、YWZE可代替YWZ□、YWZ3系列老产品。 9．各厂家产品外形尺寸不尽相同，设计时应与生产厂家直接联系。 |
|||||||||||||||||||
