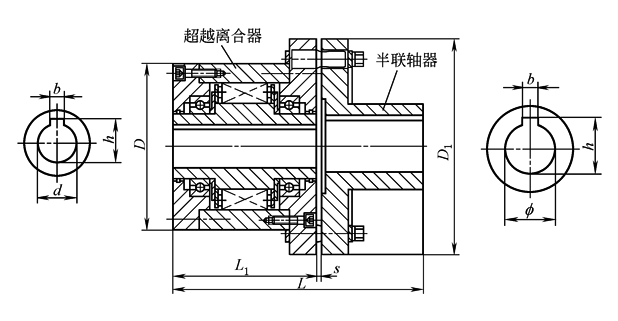

CFL型带弹性柱销联轴器的超越离合器 mm |
|||||||||||||||
|
CFL型是超越离合器和弹性柱销联轴器为一体的产品，是在机械传动中为实现高低速度自动切换而设计的。多用于重工和轻工等行业中。
|
|||||||||||||||
|
型号 |
公称转矩 Tn/N·m |
最高转速 nmax/ r·min-1 |
非接触转 速nF/ r·min-1 |
离合器 |
弹性半联轴器 |
外形尺寸 |
|
|
|||||||
|
内环 孔径 d(E7) |
键槽 宽b (js9) |
键槽深 h |
安装 轴伸 长度a |
安装 孔径 f (H7) |
安装 轴伸 长度A |
D |
D1 |
L |
L1 |
离合器 与半体 间隙s |
质量 m/kg |
||||
|
CFL5 |
500 |
1500 |
470 |
25～30 |
8 |
28.3～33.3 |
120～150 |
25～30 |
80～90 |
170 |
205 |
245 |
151 |
4 |
31 |
|
CFL10 |
1000 |
1500 |
420 |
35～50 |
10～14 |
38.3～53.8 |
125～150 |
35～50 |
100～120 |
190 |
230 |
280 |
165 |
4 |
50 |
|
CFL20 |
2000 |
1500 |
400 |
50～65 |
14～18 |
53.8～69.4 |
135～150 |
50～65 |
120～150 |
220 |
264 |
310 |
156 |
4 |
65 |
|
CFL40 |
4000 |
1500 |
380 |
60～80 |
18～22 |
64.4～85.4 |
150～170 |
60～80 |
150～170 |
245 |
306 |
345 |
170 |
5 |
91 |
|
CFL80 |
8000 |
1500 |
330 |
80～100 |
22～28 |
85.4～106.4 |
165～200 |
80～100 |
150～210 |
285 |
360 |
426 |
211 |
5 |
161 |
|
CFL100 |
10000 |
1500 |
330 |
90～110 |
25～28 |
95.4～116.4 |
175～220 |
90～110 |
170～210 |
295 |
370 |
441 |
226 |
5 |
183 |
|
CFL200 |
20000 |
1000 |
280 |
120～150 |
32～36 |
127.4～158.4 |
200～250 |
120～150 |
220～250 |
410 |
500 |
508 |
252 |
6 |
376 |
|
CFL250 |
25000 |
1000 |
270 |
130～160 |
32～40 |
137.4～169.4 |
230～270 |
130～160 |
220～300 |
440 |
535 |
581 |
275 |
6 |
468 |
|
CFL315 |
31500 |
750 |
270 |
130～180 |
32～45 |
137.4～190.4 |
230～270 |
130～180 |
250～300 |
470 |
565 |
581 |
275 |
6 |
554 |
|
CFL400 |
40000 |
750 |
260 |
140～200 |
36～45 |
148.4～210.4 |
250～290 |
140～200 |
250～350 |
510 |
600 |
656 |
299 |
7 |
715 |
|
CFL500 |
50000 |
650 |
260 |
150～220 |
36～50 |
158.4～231.4 |
270～310 |
150～220 |
270～350 |
540 |
650 |
681 |
324 |
7 |
816 |
|
注：1.安装轴伸的配合代号为：直径25～30mm是js6，直径35～50mm是k6，直径大于50mm是m6。 2.半联轴器安装孔的键槽宽及高与离合器安装内孔径的键槽宽及高相同。 3.订货时应注明内环的旋转方向，孔径及安装轴伸。 4.生产厂家为北京新兴超越离合器有限公司。 |
|||||||||||||||
