CKZ型(带轴承型)单向楔块超越离合器(JB/T9130—2002)

CKZ型(带轴承型)单向楔块超越离合器(JB/T 9130—2002)
CKZ型为有轴承支承的楔块式超越离合器。常用于包装机、起重运输机械、冶金机械、矿山机械、石油机械、化工机械、水泥机械、电站等，亦称逆止器。此型号主要用于防止逆转及双动力源的慢速启动装置。

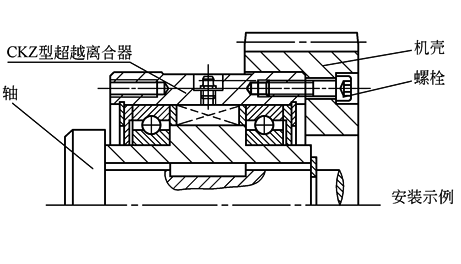

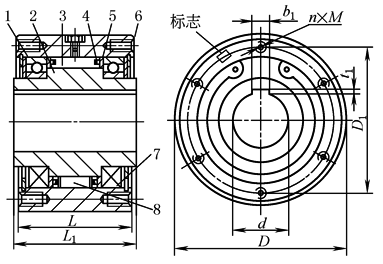

					1—外环； 2—内环； 3—楔块； 4—弹簧； 5—垫圈； 6—端盖； 7—轴承； 8—滚柱
型号	代号	公称转矩 T_n /N·m	内环超越时的极限转速n /r·min^-1	外环/mm					内环/mm			质量 m/kg
				D (h7)		两端螺纹孔数-直径×深 (n-M×H)	螺柱分布直径 D₁	宽 L	内径 d (H7)	键槽 b₁×t₁	L₁
CKZ1	GKZ1—75×50—14	180	1500	75		4-M6×12	61	48	14	5×2.3	50	1.35
CKZ2	CKZ2—80×68—20	200		80			68	66	20		68	1.95
CKZ3	CKZ3—90×70—25	250	1300	90		6-M8×12	76	68	25	6×2.8	70	2.36
CKZ4	CKZ4—100×82—30	315	1200	100			88	80	30	10×3.3	82	3.17
CKZ5	CKZ5—110×90—35	400	1200	110		8-M8×16	92	86	35		90	4.65
CKZ6	CKZ6—120×92—38	650		120		8-M8×20	105	90	38		92	5.64
CKZ7	CKZ7—120×92—40								40			5.55
CKZ8	CKZ8—120×92—42								42	12×3.3		5.47
CKZ9	CKZ9—125×92—42	1000	1100	125			110					6.14
CKZ10	CKZ10—125×92—45								45	14×3.8		6.02
CKZ11	CKZ11—130×92—45	1200		130			115					6.70
CKZ12	CKZ12—130×92—48								48			6.55
CKZ13	CKZ13—136×95—45	1500	1000	136			120	92	45		95	8.06
CKZ14	CKZ14—136×95—50								50			7.74
CKZ15	CKZ15—150×102—48	2240		150			130	100	48		102	11.12
CKZ16	CKZ16—150×102—50								50			11.02
CKZ17	CKZ17—150×102—55								55	16×4.3		10.43
CKZ18	CKZ18—155×102—55	2500		155			140					11.36
CKZ19	CKZ19—155×102—60								60	18×4.4		11.01
CKZ20	CKZ20—160×112—60	2600	1000	160		8-M8×20	145	110			112	13.07
CKZ21	CKZ21—160×112—65								65			12.65
CKZ22	CKZ22—170×112—65	2700		170		6-M10×20	150		65			14.88
CKZ23	CKZ23—170×112—70								70	20×4.9		14.42
CKZ24	CKZ24—180×128—55	2800	900	180			158	124	55	16×4.3	128	18.80
CKZ25	CKZ25—180×128—60								60	18×4.4		18.46
CKZ26	CKZ26—180×128—65								65			18.06
CKZ27	CKZ27—180×128—70								70	20×4.9		17.63
CKZ28	CKZ28—190×128—65	2850	800	190			170		65	18×4.4		22.73
CKZ29	CKZ29—190×128—70								70	20×4.9		20.01
CKZ30	CKZ30—200×128—65	2900		200			175		65	18×4.4		22.93
CKZ31	CKZ31—200×128—70								70	20×4.9		22.51
CKZ32	CKZ32—210×132—65	3000		210		6-M12×25	185	128	65	18×4.4	132	26.55
CKZ33	CKZ33—210×132—70								70	20×4.9		25.14
CKZ34	CKZ34—230×132—70	3150		230		8-M12×25	205					30.78
CKZ35	CKZ35—230×132—75								75			30.31
CKZ36	CKZ36—230×132—80								80	22×5.4		29.82
CKZ37	CKZ37—252×140—80		700	250			225	136			140	40.12
CKZ38	CKZ38—250×140—90	5600							90			38.91
CKZ39	CKZ39—300×160—100	8000	600	300		8-M16×35	260	156	100	28×6.4	160	67.08
CKZ40	CKZ40—300×160—110								110			65.32
注：生产厂家为北京新兴超越离合器有限公司。
