CKB无内环的单向楔块超越离合器(JB/T9130—2002)

CKB无内环的单向楔块超越离合器(JB/T 9130—2002)

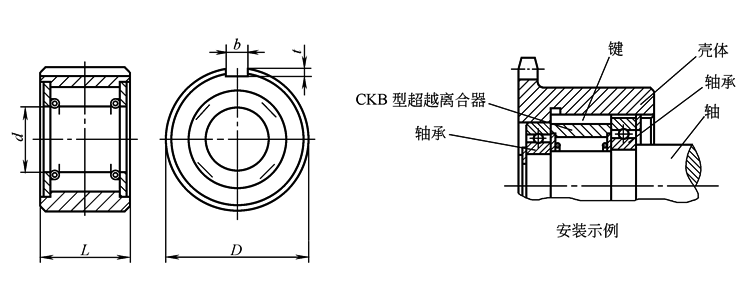

CKB型为无内环无轴承支承的楔块式超越离合器。使用时，将轴直接安装在离合器内，用于离合器的轴在磨削后需要热处理，硬度达到58HRC~62HRC，轴的锥度每50mm不应超过0.01mm。为保证轴和离合器外环的同轴度，承受外环和轴的径向或轴向载荷，要在离全器的两端或一端装上轴承。常用于轻工机械、减速器、提升机、电动滚筒等机械传动。
型号	代号	公称转矩 T_n /N·m	轴最高超越转速n /r·min^-1	外环/mm			轴径 /mm	同一外径的轴承型号	质量 m/kg
型号	代号	公称转矩 T_n /N·m	轴最高超越转速n /r·min^-1	D (h7)	键槽 b×t	L	轴径 /mm	同一外径的轴承型号	质量 m/kg
CKB1	CKB1—40×25—16	35.5	2000	40	4×2.5	25	16	6203	0.21
CKB2	CKB2—47×25—18	56	2000	47	5×3.0		18	6204	0.29
CKB3	CKB3—52×25—24	90	1800	52	5×3.0		24	6205	0.33
CKB4	CKB4—62×28—30	200	1800	62	6×3.5	28	30	6206	0.51
CKB5	CKB5—62×28—32						32		0.48
CKB6	CKB6—62×28—35						35		0.45
CKB7	CKB7—72×28—40	315		72			40	6207	0.61
CKB8	CKB8—72×28—42	315		72			42	6207	0.59
CKB9	CKB9—80×32—45	500	1600	80	8×4.0	32	45	6208	0.75
CKB10	CKB10—80×32—48	500		80			48	6208	0.80
CKB11	CKB11—85×32—50	560		90			50	6209	0.94
CKB12	CKB12—90×32—55	630	1200		10×5.0		55	6210	1.00
CKB13	CKB13—100×42—60	710					60	6211	1.26
CKB14	CKB14—110×42—65	1000		100		42	65	6212	2.04
CKB15	CKB15—120×42—70	1120	1000	120			70	6213	2.46
CKB16	CKB16—125×42—80	1250	1000	125	12×5.0		80	6214	2.40
注：生产厂家为北京新兴超越离合器有限公司。
