AS系列钢砂式离心离合器(安全联轴器)(JB/T5986—1992)

AS系列钢砂式离心离合器(安全联轴器)(JB/T 5986—1992)

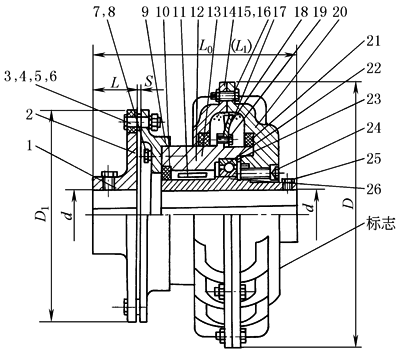

AS型钢砂式离心离合器 1，25—紧定螺钉；2—半联轴器；3—鼓形弹性套；4—柱销；5，8—弹簧垫圈； 6，16—螺母；7，15，19—螺栓；9—法兰；10，13，21—密封圈；11—滚针轴承；12—从动转子； 14，20—壳体；17—钢砂；18—叶轮；22—滚动轴承；23—挡圈；24—内六角螺栓；26—主动轴套
表1
型号	各种转速下的传递功率 /kW							轴孔直径 d (H7)	轴孔长度					L₀	D₁	D		许用转速 /r·min^-1
	750		1000	1500			3000		Y型	J、J₁、Z、Z₁型
									L	L		L₁
	/r·min^-1							mm										铸铁	铸钢
AS1	—	0.075		0.185		1.5		14	32	20		32		100	80	105		5700	7600
								16	42	30		42		110	80	105		5700	7600
AS2	0.2	0.48		1.1		4		19	42	30		42		126	95	160		3500	5000
								20	52	38		52		136
								22
								24
AS3	0.5	1.3		3.5		8*		24	52	38		52		180	106	194		2860	3800
								25	62	44		62		190
								28
AS4	0.8	1.5		5.5		20*		30	82	60		82		218	130	214		2600	3470
								32
AS5	2	3.7		10		28*		32	82	60		82		218	130	240		2290	3060
								35
								38							160
								40	112	84		112		248
								42
AS6	4	7.5		22		—		42	112	84		112		262	190	293		1830	2240
								45
								48							224
								50
								55
AS7	10	15		55		—		55	112	84		112		295	224	340		1600	2240
								56
								60	142	107		142		325	250
								63
								65
AS8	30	45		100		—		65	142	107		142		317	315	432		1270	1600
								70
								71
								75						347
								80	172	132		172
								85
AS9	100	170		260		—		85	172	132		172		393	400	560		1000	1360
								90
								95
								100	212	167		212
注：1.带*号的离合器材料为锻钢。 2.生产厂家为无锡第五机械制造公司。
表2　　　　　　　　　　　　　　　　　　　　AS型钢砂式离心离合器许用补偿量
型号许用补偿量					AS1、AS2、AS3、AS4						AS5		AS6、AS7、AS8				AS9
径向△y/mm					0.2						0.3		0.4				0.5
角向△α/(°)					1.5						1						0.5
