气压离合元件的安装示例

图　例

说　明

图　例

说　明

1—法兰；2—离合器；3—摩擦轮鼓；

4—轮鼓轴套；5—进气旋转接头

本图表示主、从动轴端间有一定距离的安装方式，离合器2安装在法兰1上，法兰安装在主动轴上，摩擦轮鼓3通过轮鼓轴套4安装在从动轴上。这种方式，在拆卸离合器与轮鼓时不必移动主、从动轴

1—进气旋转接头；2—法兰；

3—离合器；4—轮鼓

本图表示滑轮与离合器的安装方式，该离合器包括一个内置进气旋转接头1和密封滚珠轴承。可用于多种型号滑轮

这是当主、从动轴端间的间隙有限时的安装方式，拆卸时要移动主、从动轴

离合器装在法兰上，与驱动机主轴相连，轮鼓装在飞轮或大齿轮上

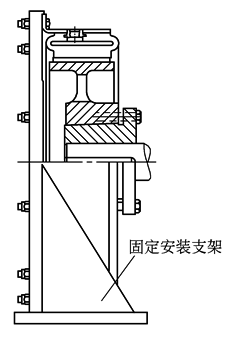

本图表示CB离合元件用于制动的安装方式，离合元件的外法兰与固定支架连接时，离合器就是制动器

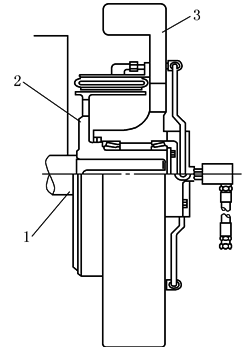

1—冲压设备的曲轴；

2—离合器轮鼓与轴套；3—飞轮或大齿轮

本图表示冲压设备的离合器的安装方式。轮鼓和轴套安装在冲压设备的曲轴上，离合器安装在飞轮或大齿轮上
