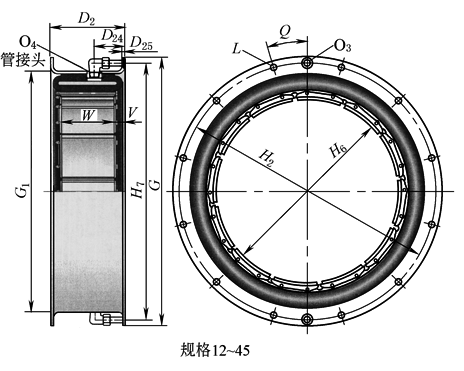

CB型单鼓离合器尺寸及性能(二) |
|||||||||||||||||||||||
|
|
|||||||||||||||||||||||
|
规 格 |
部件 代码 |
额定转矩 /N·m |
D2 |
D24 |
D25 |
G |
G1 |
H2 |
H6 |
H7 |
L(螺栓孔) |
O3 |
O4 |
Q /(°) |
V /mm |
W |
|||||||
|
mm |
数量 |
尺寸 /mm |
mm |
数量 |
宽度 |
||||||||||||||||||
|
12CB350 |
142098 |
1500 |
124 |
51 |
5 |
447.7 |
403 |
428.6 |
308 |
429 |
14 |
10 |
8 |
3/8-18 |
12.857 |
17 |
12 |
89 |
|||||
|
14CB400 |
142087 |
2230 |
137 |
51 |
5 |
498.5 |
454 |
479.4 |
359 |
479 |
16 |
10 |
8 |
3/8-18 |
11.250 |
17 |
14 |
102 |
|||||
|
16CB500 |
142211 |
3980 |
168 |
64 |
5 |
596.9 |
527 |
571.5 |
411 |
565 |
8 |
13 |
10 |
3/8-18 |
22.500 |
21 |
10 |
127 |
|||||
|
18CB500 |
142264 |
4970 |
168 |
64 |
5 |
647.7 |
578 |
619.1 |
462 |
619 |
12 |
13 |
10 |
3/8-18 |
15.000 |
21 |
11 |
127 |
|||||
|
20CB500 |
142265 |
6060 |
168 |
64 |
5 |
698.5 |
629 |
669.9 |
513 |
670 |
12 |
13 |
10 |
3/8-18 |
15.000 |
21 |
12 |
127 |
|||||
|
22CB500 |
142266 |
7040 |
168 |
64 |
5 |
749.3 |
679 |
720.7 |
564 |
721 |
12 |
13 |
10 |
3/8-18 |
15.000 |
21 |
13 |
127 |
|||||
|
24CB500 |
142267 |
8480 |
168 |
64 |
5 |
800.1 |
730 |
771.5 |
614 |
772 |
16 |
13 |
10 |
3/8-18 |
11.250 |
21 |
14 |
127 |
|||||
|
26CB525 |
142268 |
10400 |
176 |
64 |
6 |
863.6 |
787 |
831.9 |
665 |
826 |
16 |
16 |
13 |
1/2-14 |
11.250 |
21 |
16 |
133 |
|||||
|
28CB525 |
142269 |
12000 |
176 |
64 |
6 |
914.4 |
838 |
882.7 |
716 |
876 |
16 |
16 |
13 |
1/2-14 |
11.250 |
21 |
17 |
133 |
|||||
|
30CB525 |
142270 |
13700 |
176 |
64 |
6 |
965.2 |
889 |
933.5 |
767 |
927 |
16 |
16 |
13 |
1/2-14 |
11.250 |
21 |
18 |
133 |
|||||
|
32CB525 |
142271 |
15500 |
176 |
64 |
6 |
1016.0 |
940 |
984.3 |
818 |
978 |
18 |
16 |
13 |
1/2-14 |
- |
21 |
19 |
133 |
|||||
|
36CB525 |
142272 |
19400 |
176 |
70 |
7 |
1133.5 |
1056 |
1095.4 |
919 |
1099 |
18 |
19 |
16 |
3/4-14 |
- |
21 |
22 |
133 |
|||||
|
40CB5251 |
142273 |
23800 |
176 |
70 |
7 |
1235.1 |
1157 |
1197.0 |
1021 |
1200 |
20 |
19 |
16 |
3/4-14 |
9.000 |
21 |
24 |
133 |
|||||
|
45CB525 |
142081 |
29400 |
176 |
70 |
7 |
1362.1 |
1287 |
1324.0 |
1148 |
1327 |
24 |
19 |
16 |
3/4-14 |
7.500 |
21 |
27 |
133 |
|||||
|
规 格 |
部件代码 |
最大转速 /r·min-1 |
转动惯量 /kg·m2 |
质量 /kg |
摩擦面积 /cm2 |
摩擦衬垫厚度 |
最小转鼓直径 |
||||||||||||||||
|
新 垫 |
磨损后 |
||||||||||||||||||||||
|
mm |
|||||||||||||||||||||||
|
12CB350 |
142098 |
1800 |
0.50 |
14 |
826 |
5 |
2 |
302 |
|||||||||||||||
|
14CB400 |
142087 |
1800 |
0.88 |
16 |
1097 |
5 |
2 |
353 |
|||||||||||||||
|
16CB500 |
142211 |
1550 |
2.18 |
34 |
1554 |
7 |
2 |
403 |
|||||||||||||||
|
18CB500 |
142264 |
1400 |
2.94 |
37 |
1690 |
7 |
2 |
454 |
|||||||||||||||
|
20CB500 |
142265 |
1300 |
3.78 |
40 |
1858 |
7 |
2 |
505 |
|||||||||||||||
|
22CB500 |
142266 |
1250 |
4.79 |
43 |
2012 |
7 |
2 |
555 |
|||||||||||||||
|
24CB500 |
142267 |
1200 |
5.96 |
46 |
2180 |
7 |
2 |
606 |
|||||||||||||||
|
26CB525 |
142268 |
1100 |
8.82 |
60 |
2606 |
8 |
2 |
656 |
|||||||||||||||
|
28CB525 |
142269 |
1000 |
10.58 |
63 |
2774 |
8 |
2 |
706 |
|||||||||||||||
|
30CB525 |
142270 |
950 |
12.73 |
67 |
2954 |
8 |
2 |
757 |
|||||||||||||||
|
32CB525 |
142271 |
900 |
15.08 |
71 |
3115 |
8 |
2 |
808 |
|||||||||||||||
|
36CB525 |
142272 |
800 |
21.42 |
81 |
3548 |
8 |
2 |
910 |
|||||||||||||||
|
40CB525 |
142273 |
750 |
30.66 |
91 |
3935 |
8 |
2 |
1011 |
|||||||||||||||
|
45CB525 |
142081 |
670 |
46.83 |
119 |
4354 |
8 |
2 |
1137 |
|||||||||||||||
|
注：1．规格中CB前的数字表示连接的摩擦轮鼓的名义外径(in)，CB后的数字表示摩擦垫的宽度的100倍(即150表示宽度为1.5in)。 2．表中额定转矩表示空气压力为0.52MPa时的动转矩。静转矩可相应增加25%。 3．O4为美国管螺纹。 4．生产厂家为美国伊顿集团(EATON)Airflex公司。 |
|||||||||||||||||||||||
