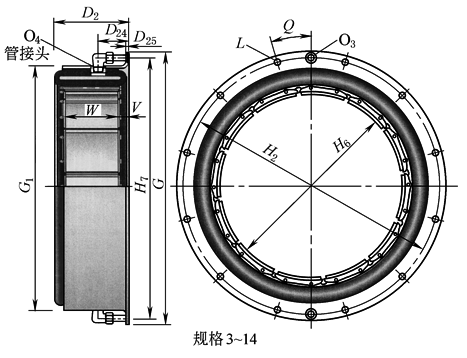

CB型单鼓离合器尺寸及性能(一)

规 格

部件

代码

额定转矩

/N·m

D₂

D₂₄

D₂₅

G

G₁

H₂

H₆

H₇

L(螺栓孔)

O₃

O₄

Q

/(°)

V

/mm

W

mm

数量

尺寸

/mm

mm

数量

宽度

/mm

3CB150

142252

40.7

55

30

2

160.0

123

146.0

80

146

8

6

7

1/8-27

22.500

9

6

38

4CB200

142840

113

67

35

2

184.1

148

169.9

105

170

8

6

5

1/8-27

22.500

10

6

51

5CB200

142253

165

72

38

2

224.0

183

205.0

131

205

8

8

7

1/8-27

22.500

12

6

51

6CB200

142095

231

75

40

2

273.1

230

254.0

156

254

8

10

8

3/8-18

22.500

14

6

51

8CB250

142096

485

87

48

2

327.0

284

308.0

207

308

8

10

8

3/8-18

22.500

14

8

64

10CB300

142197

921

105

51

5

390.5

346

371.5

257

371

12

10

8

3/8-18

15.000

17

10

76

12CB350

142098

1500

120

51

5

447.7

403

428.6

308

429

14

10

8

3/8-18

12.857

17

12

89

14CB400

142087

2230

133

51

5

498.5

454

479.4

359

479

16

10

8

3/8-18

11.250

17

14

102

规 格

部件代码

最大转速

/r·min^-1

转动惯量

/kg·m²

质量

/kg

摩擦面积

/cm²

摩擦衬垫厚度

最小转鼓直径

新垫

磨损后

mm

3CB150

142252

2000

0.00

0.8

90.3

5

1

74

4CB200

142840

2000

0.01

1.1

148.4

3

1

99

5CB200

142253

2000

0.02

1.6

193.5

5

1

124

6CB200

142095

1800

0.04

3.2

232.2

4

2

150

8CB250

142096

1800

0.08

4.1

393.5

3

2

201

10CB300

142197

1800

0.25

8.6

587.0

5

2

251

12CB350

142098

1800

0.46

12

825.6

5

2

302

14CB400

142087

1800

0.71

14

1096.5

5

2

353

注：1.规格中CB前的数字表示连接的摩擦轮鼓的名义外径(in)，CB后的数字表示摩擦垫的宽度的100倍(即150表示宽度为1.5in)。

2.表中额定转矩表示空气压力为0.52MPa时的动转矩。静转矩可相应增加25%。

3.O₄为美国管螺纹。

4.生产厂家为美国伊顿集团(EATON)Airflex公司。
