DLM3系列无滑环湿式多片电磁离合器

DLM3系列无滑环湿式多片电磁离合器

规格	额定动转矩 /N·m		额定静转矩 /N·m		空载转矩 /N·m ≤		接通时间 /s ≤		断开时间 /s ≤		额定电压 (DC)/V		线圈消耗功率 (20℃) /W	允许最高转速 /r·min^-¹		质量 /kg			供油量 /L·min^-¹
1.2	12		20		0.39		0.28		0.09		24		18	3500		1.6			0.2
2.5	25		40		0.40		0.30		0.09		24		21	3500		2.3			0.25
5	50		80		0.9		0.32		0.10		24		32	3000		3.4			0.40
10	100		160		1.80		0.35		0.14		24		38	3000		5			0.65
16	160		250		2.40		0.37		0.14		24		50	2500		6.6			0.65
25	250		400		3.50		0.40		0.18		24		61	2200		8.6			1.0
40	400		630		5.60		0.42		0.20		24		72	2000		14.7			1.0
63	630		1000		9.00		0.45		0.25		24		83	1800		21			1.2

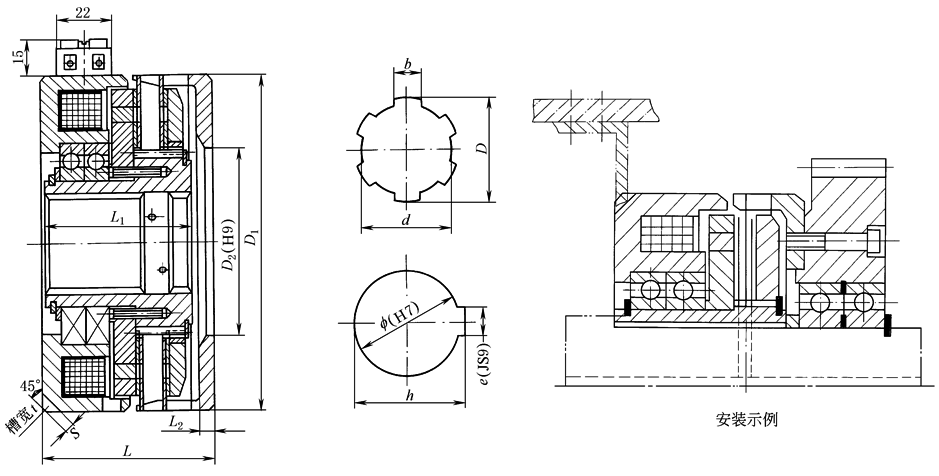

规格	D₁	D₂		D		d		b		f		e	h	L	L₁		L₂	S		t
	mm
1.2	86	50								20		6		51	44.5		5.5	3.5		6
2.5	96	56								25		8		57	51.5		5.5	3.5		6
5	113	65								30		8		63	56		5	3.5		8
10	133	75								40		12		68	59		6.5	5.5		8
16	145	85								45		14		70	61.5		6.5	5.5		10
25	166	110								50		14		78.5	68		7.5	5.5		10
40	192	110								60		16		91	79.5		8	6		10
63	212	125								70		20		109	96.5		9.5	7		10
注：1.离合器工作时必须在摩擦片间加润滑油，供油方式为外浇油或油溶式，但其浸入油深为离合器外径的¹/5～¹/4。高速或频繁动作时应采用轴心供油，其量见本表。 2.安装示例为同轴安装齿轮输出，也可分轴安装，但主、从动轴都应轴向固定，不得窜动，且同轴度不低于9级。输出及安装方式由用户决定并实现。 3.生产厂家为天津机床电器有限公司。
