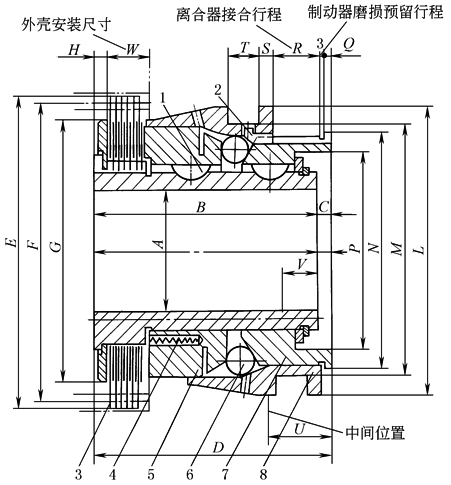

带辊子接合机构的多盘摩擦离合器结构尺寸 mm |
||||||||||||||||||||||||
|
1—半月导向键；2—滑键；3—离合器摩擦副；4—分离弹簧；5—加压盘； 6—球形滚子；7—固定套；8—接合子 |
||||||||||||||||||||||||
|
功率 /kW |
每分钟最 高转数 |
孔A |
B |
C |
D |
E |
F |
G |
H |
齿数 z |
模数 m |
L |
M |
N |
P |
Q |
R |
S |
T |
U |
V |
W |
||
|
金属 盘 |
非金 属盘 |
最大 |
最小 |
|||||||||||||||||||||
|
0.44 |
3000 |
900 |
29 |
19 |
92 |
3 |
95 |
85 |
80 |
72 |
5 |
32 |
2.5 |
89 |
76 |
68 |
54 |
2.5 |
18 |
5 |
13 |
24 |
14 |
22 |
|
0.74 |
3000 |
850 |
32 |
19 |
92 |
3 |
95 |
95 |
90 |
82 |
5 |
36 |
2.5 |
99 |
83 |
75 |
60 |
2.5 |
18 |
5 |
13 |
24 |
14 |
22 |
|
1.47 |
3000 |
775 |
38 |
22 |
121 |
3 |
124 |
125 |
120 |
110 |
5 |
48 |
2.5 |
118 |
89 |
89 |
93 |
2.5 |
25 |
7 |
16 |
32 |
19 |
25 |
|
2.2 |
3000 |
700 |
45 |
25 |
121 |
3 |
124 |
136.5 |
130 |
120 |
5 |
40 |
3.25 |
131 |
111 |
100 |
83 |
2.5 |
25 |
7 |
16 |
32 |
19 |
25 |
|
3.7 |
2500 |
600 |
58 |
35 |
134 |
6 |
140 |
162.5 |
156 |
140 |
6 |
48 |
3.25 |
152 |
134 |
121 |
102 |
2.5 |
29 |
9 |
18 |
35 |
19 |
29 |
|
5.5 |
2000 |
500 |
75 |
38 |
146 |
10 |
156 |
176 |
168 |
155 |
6 |
42 |
4 |
180 |
152 |
141 |
114 |
3 |
32 |
9 |
19 |
38 |
21 |
29 |
|
8.1 |
1500 |
400 |
98 |
48 |
162 |
13 |
175 |
220 |
210 |
195 |
7 |
42 |
5 |
210 |
184 |
172 |
140 |
5 |
38 |
10 |
22 |
46 |
24 |
32 |
|
注：表中功率值是指100r/min时的功率｡ |
||||||||||||||||||||||||
