调速原理

调速形式

调　 速　 原　 理　 及　 说　 明

勺管，出口调节

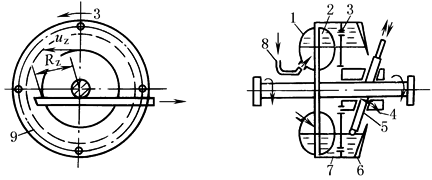

导管口调节原理

1—泵轮；2—涡轮；3—流通孔；4—排油；5—导管；

6—副叶片；7—转动外壳；8—进油管；9—旋转油环

由外部油泵供应的进入偶合器流道的流量不变，勺管排油能力大于供油，流道内存油面(即充油度q)与勺管孔口齐平，移动勺管于最内和最外缘两极限位置，(即全充油和排空)之间任一位置，可得对应充油度q和输出转速n₂，实现无级调速

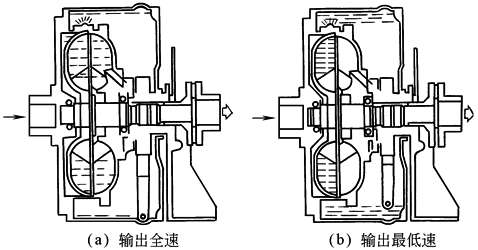

勺管和喷嘴，进口调节

流道外侧有数个喷油嘴常开连续喷油，流道的充满程度视勺管提供的油量而定。勺管伸入最下侧(外缘)，旋转油壳内存油几乎全由勺管勺取供应流道，流道全充满，输出轴全速；勺管拉起至上限位置，流道内油由喷嘴排入旋转油壳，流道排空，输出最低速，勺管置于两极限位置之间，即得对应流道充油度q和输出转速n₂实现无级调速
