JSA型一安全型联轴器(JB/T 8869—2000)

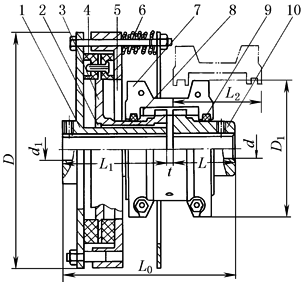

1—摩擦盘轴套；2—内轴套；3—夹盘轴套；4—摩擦片；5—摩擦盘；

6—压力调整装置；7—罩壳；8—蛇形弹簧；9—密封圈；10—半联轴器

工作温度：-30～150℃。

标记方法：

联轴器主、从动端连接型式与尺寸相同时，只标记一端，另一端省略。

摩擦盘安装在从动端。

基本参数和主要尺寸

型 号

公称转矩

T_n

许用转速

n_p

轴　 孔　 直　 径

轴 孔 长 度

总长

L₀

最大外径

D

D₁

L₂

间隙

t

质 量

润滑油

轴套d_1max

半联轴器 d

轴套 L₁

半联轴器 L

N·m

r·min^-1

mm

kg

JSA1

4～35.5

3600

25

20，22，24，25，28

79

48

130

178

102

48

3

6.174

0.027

JSA2

12.5～100

3600

32

25，28，30，32，35

79

48

130

202

111

50

3

8.172

0.04

JSA3

20～160

3600

35

25，28，30，32，35，38，40

79

51

133

232

117

63

3

11.532

0.054

JSA4

31.5～250

3600

42

30，32，35，38，40，42，45，48

87

60

150

270

138

63

3

16.435

0.068

JSA5

56～450

3600

45

35，38，40，42，45，48，50

97

63

163

301

151

76

3

21.974

0.086

JSA6

80～630

3600

56

40，42，45，48，50，55，56，60，63

104

76

183

324

162

83

3

28.239

0.1135

JSA7

140～1250

2800

65

45，48，50，55，56，60，63，65，70，71，75

114

89

206

362

194

92

3

41.042

0.172

JSA8

250～2000

2500

75

50，55，56，60，63，65，70，71，75，80，85

129

99

231

414

213

109

3

62.652

0.254

JSA9

450～3550

2100

90

70，71，75，80，85，90，95，100

144

121

270

491

251

147

5

100.788

0.426

JSA10

630～5600

1850

100

80，85，90，95，100，110

156

127

288

543

270

152

5

128.028

0.499

JSA11

1000～8000

1750

110

90，95，100，110，120，125

185

149

340

590

308

178

6

182.962

0.726

JSA12

1400～11200

1450

130

100，110，120，125，130，140，150

193

162

361

684

346

185

6

260.142

0.908

JSA13

2000～16000

1300

160

120，125，130，140，150，160，170，180

199

184

389

767

384

213

6

375.912

1.135

JSA14

2800～22400

1100

170

130，140，150，160，170，180，190，200

245

183

434

864

453

254

6

502.124

1.907

JSA15

4000～31500

950

200

160，170，180，190，200，220

250

198

454

989

501

254

6

652.398

2.815

JSA16

5600～45000

870

240

180，190，200，220，240，250

268

216

490

1066

566

267

6

869.864

3.495

JSA17

7100～63000

760

280

200，220，240，250，260，280

292

239

537

1161

630

267

6

1162.24

3.768

JSA18

10000～80000

720

300

240，250，260，280，300

297

259

562

1264

673

279

6

1426.922

4.404

JSA19

14000～100000

670

320

250，260，280，300，320

315

279

600

1377

757

279

6

1806.92

5.629

注：1.质量按无孔计算。

2.若选择表“圆柱形轴孔和键槽型式及尺寸”中表1和表“圆锥形轴孔和键槽型式及尺寸”中表1的轴孔型式，应与制造厂协商。

3.联轴器安装后应注入润滑油(脂)，工作时不泄漏，使用5000h后更换密封圈。在正常使用条件下，联轴器的可靠性在10000h内不应失效。

4.联轴器选用计算见“机械式联轴器选用计算”节。

5.生产厂家为沈阳三环机械厂。
