焊台+可调电源二合一_复读姬版

JBC245焊台模块 SK150C可调电源模块

焊台可调电源二合一

复读姬

图纸编号:

XM002932
分类:

铝合金外壳
外壳尺寸:

133.0*108.0*108.0
公模编号:

K171
发布人:

复读姬
发布时间:

2026-03-25 13:28
开源协议:

CC BY-NC协议
下单次数:

534次

侵权投诉免责声明

简介

JBC245焊台模块 SK150C可调电源模块

应用场景

前面板有可调电源XT60和香蕉头输出口,SW3518快充接口后面板有AC,DC输入,JBC245手柄接口,休眠和换芯接口

项目描述

废话文学:

终于又有铝合金壳子活动了,.好不容易抢到了一折券，看了一下没有符合自己需求的壳子,所以我也搞个二合一项目.

还是采用适配sk150c这个可调电源模块,加上SW3518快充模块,AC-DC的电源模块,这些常规配置

除此之外我采用了更有工业风的扭子开关,又加入了跑马灯的灯条,作为风扇指示灯使用.

终于做出了我心中的那台二合一。

项目支持Q群:

492017395
请加群 群内有更详细的配件表和 更多的免费开源项目!!!

项目组装视频:

B战或者抖音搜索"复读姬二合一组装视频"

后面板供电请注意:

1.请注意禁止同时接入2种供电方式

2.DC供电时,请不要同时使用AC220V市电输入...

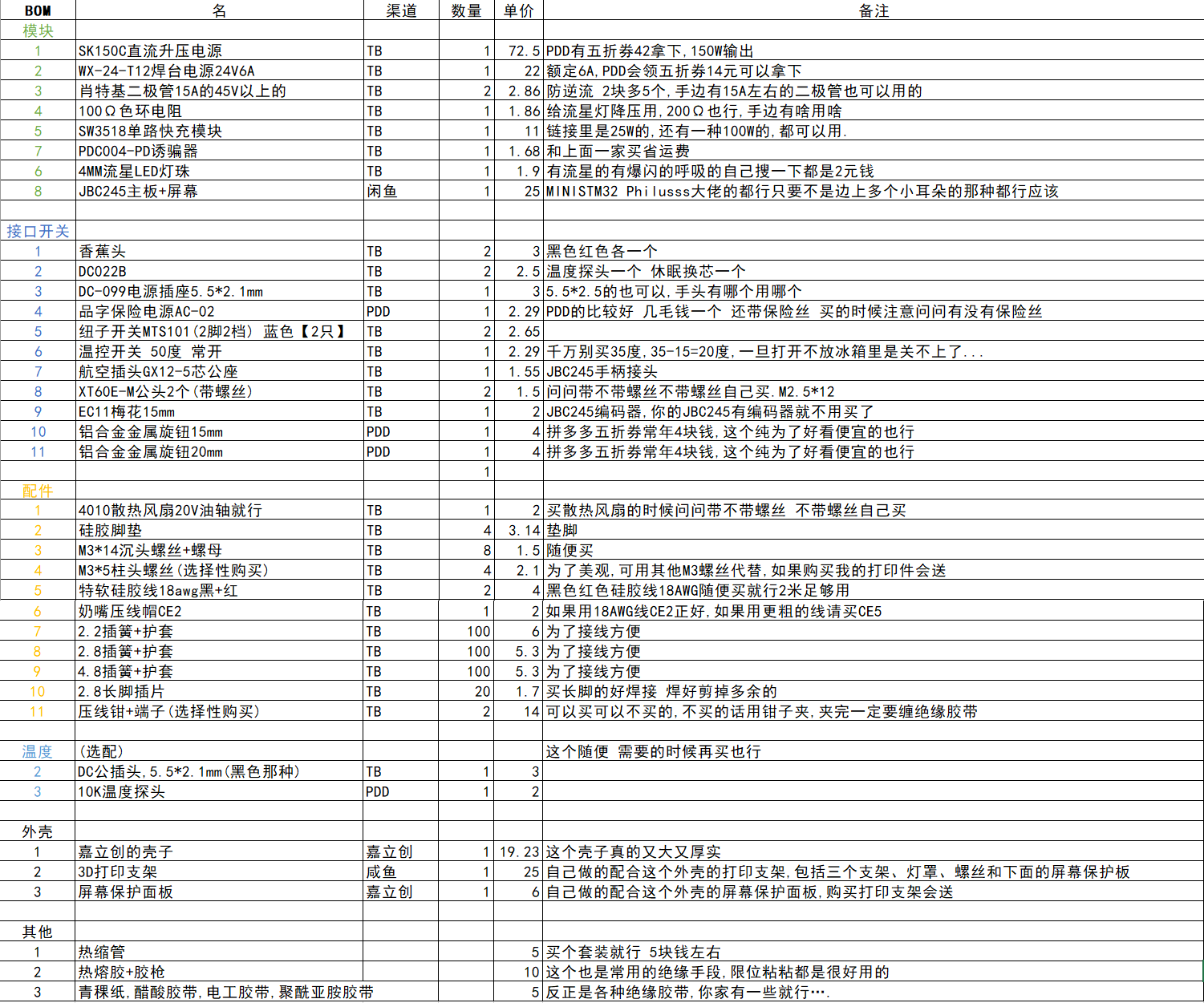

BOM(进群下载BOM表有购买链接做参考):

8750034530573881344

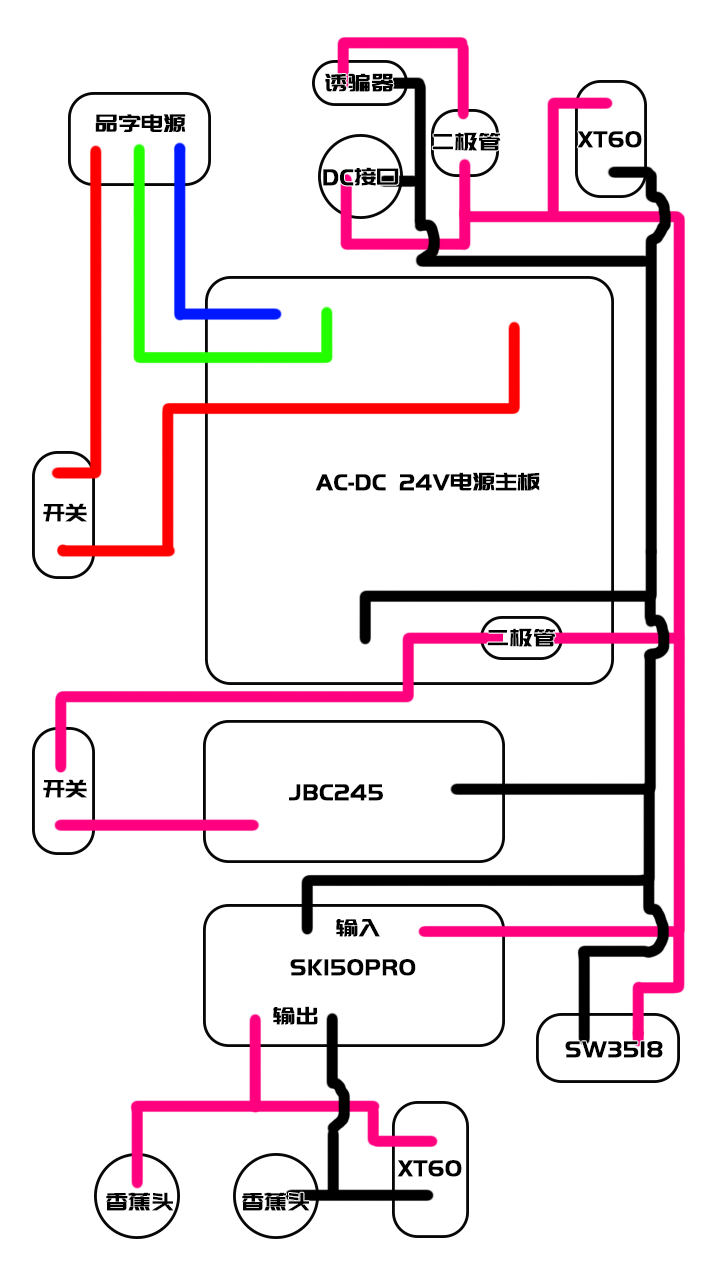

接线参考:

8750034628715044864

8758731127241916416

https://www.jlc-jdgf.com/machine-detail/485987468433854467

8758731378171838464

https://www.jlc-jdgf.com/machine-detail/556830596376907778

8758728731104366592

https://www.jlc-jdgf.com/machine-detail/563549525929328643

8763160022589964288

https://www.jlc-jdgf.com/machine-detail/560826167609393153

8758733405782683648

https://www.jlc-jdgf.com/machine-detail/576411598087770115

8758733504115703808

https://www.jlc-jdgf.com/machine-detail/593312533371056131

8760303596954341376

8758736827226906624
