为了适配一折券，此版本壳体没有打孔，原始版本壳体有开孔,散热更好,适配五折券

适配五折券侧边开孔版：

https://www.jlc-jdgf.com/machine-detail/628080025159852035

项目支持Q群:

492017395
请加群 群内有更详细的配件表和 更多的免费开源项目!!!

项目组装视频:

【关于我又做了焊台和可调电源二合一这档事 复读姬二合一组装视频】

https://www.bilibili.com/video/BV1oyw6zaEMS/?share_source=copy_web&vd_source=bcde7a47af96f55e0c2e4d3628d311f0

相比视频接线有小程度的更改,请参考下面接线图

后面板供电请注意:

1.请注意禁止同时接入2种供电方式

2.DC供电时,请不要同时使用AC220V市电输入...

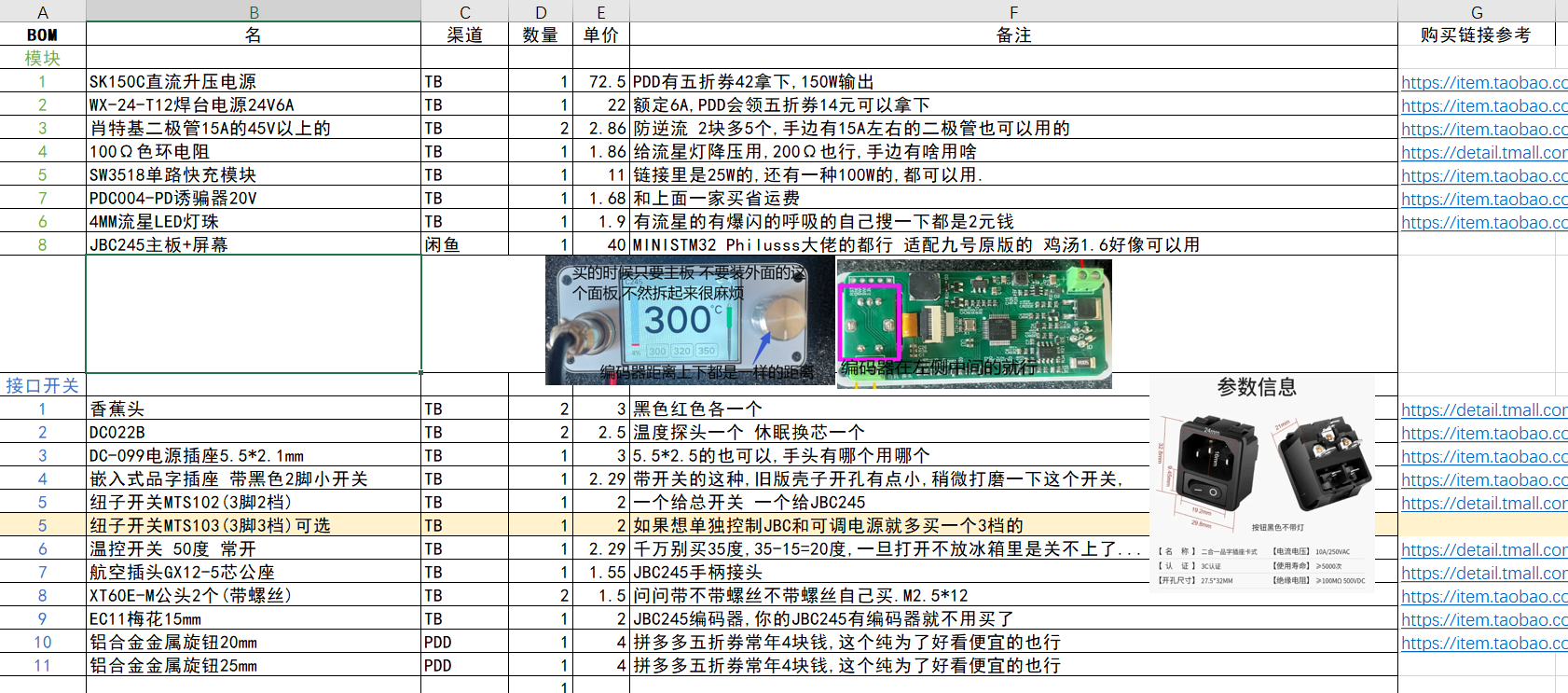

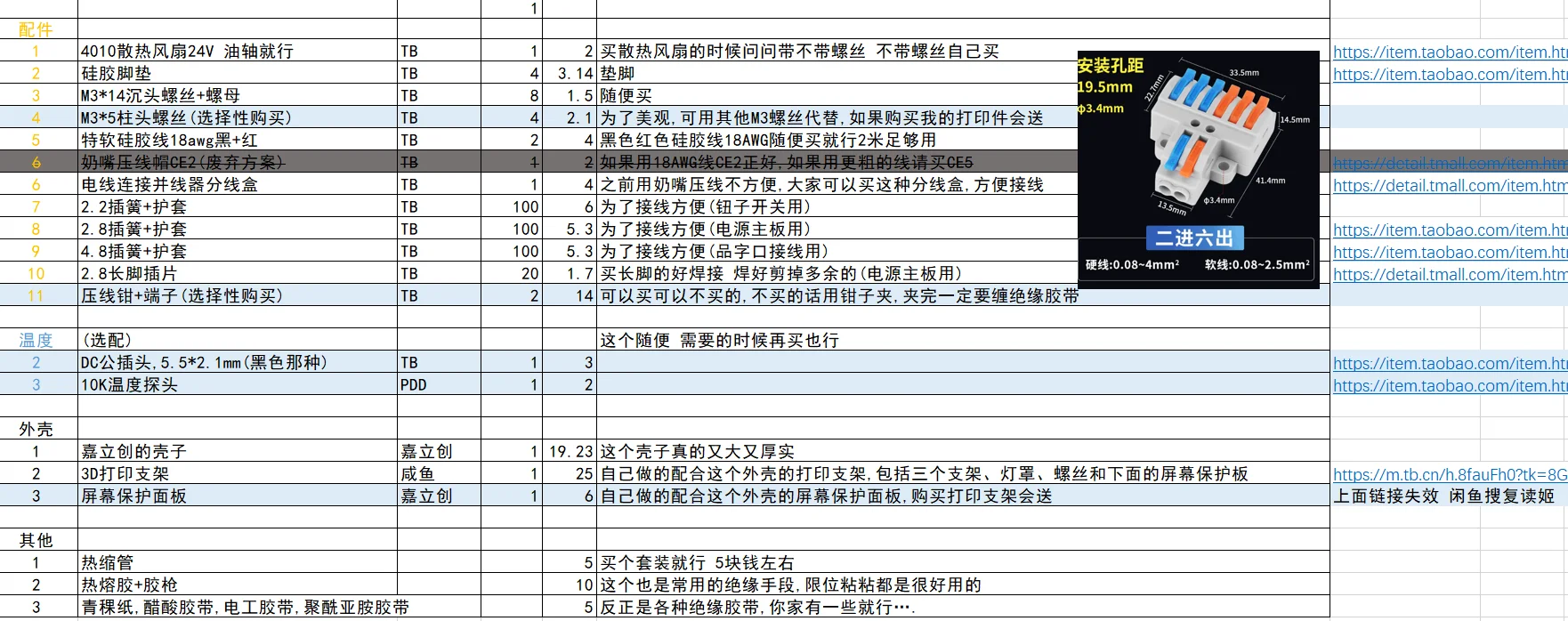

BOM(进群下载BOM表有购买链接做参考):

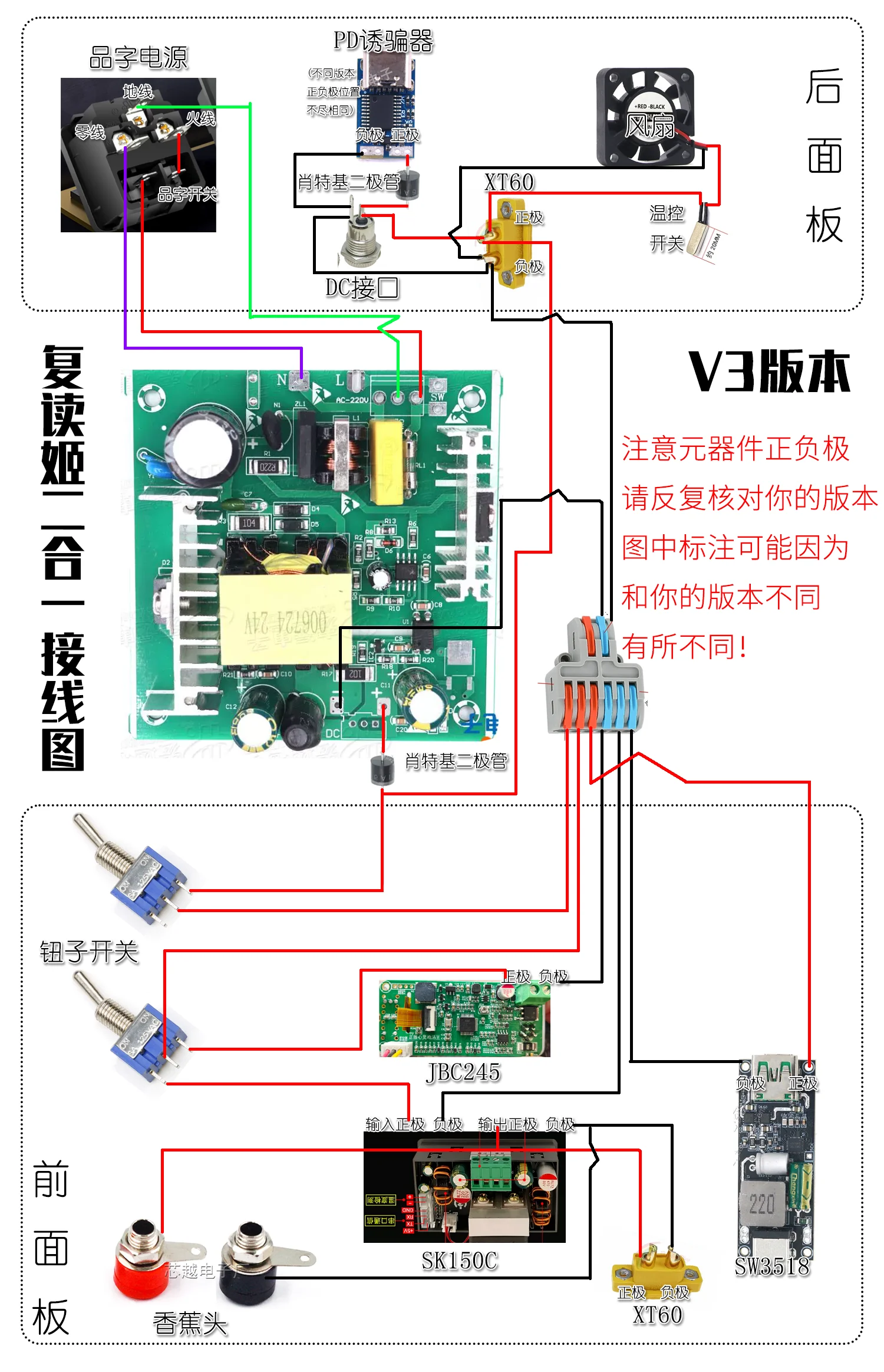

接线图:

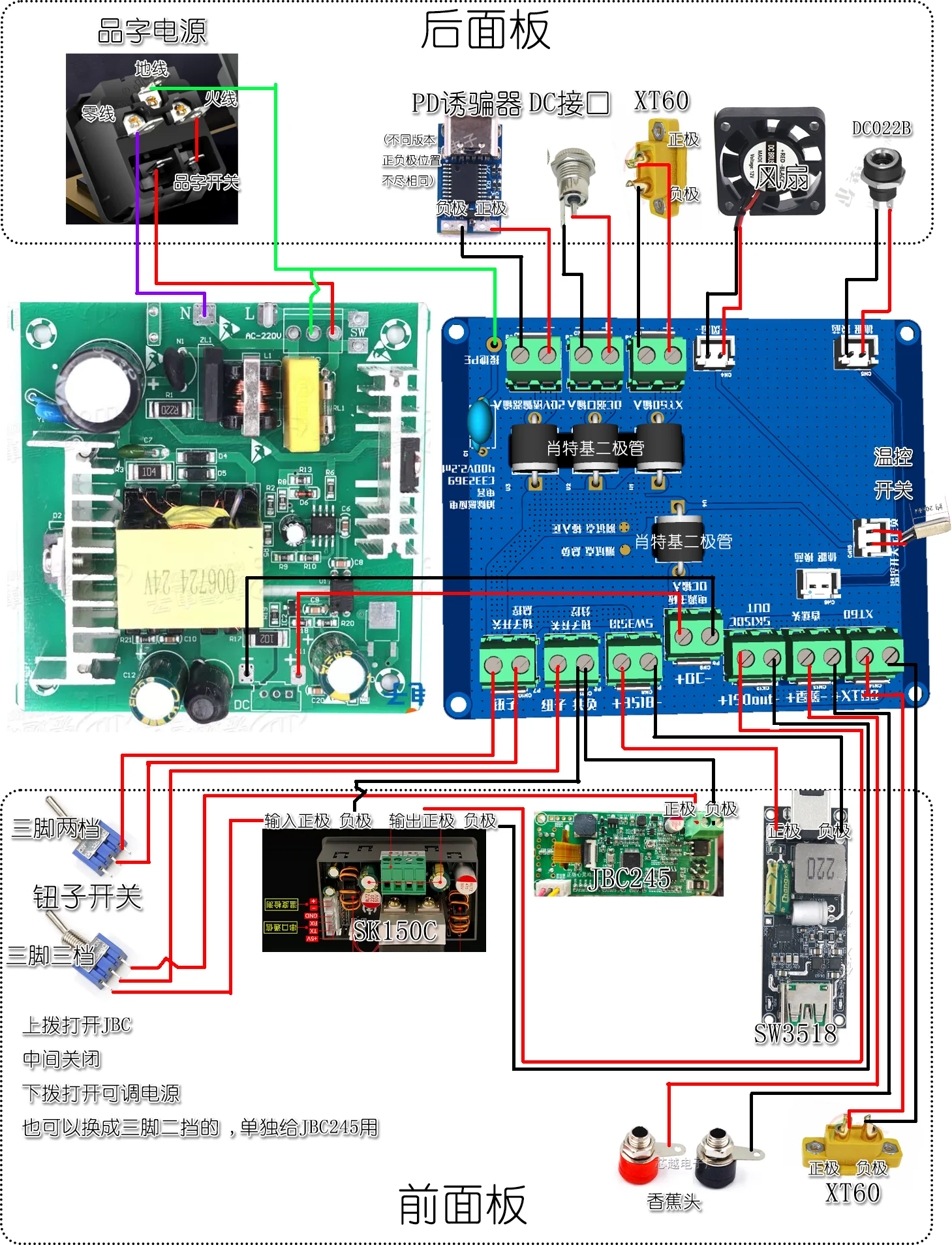

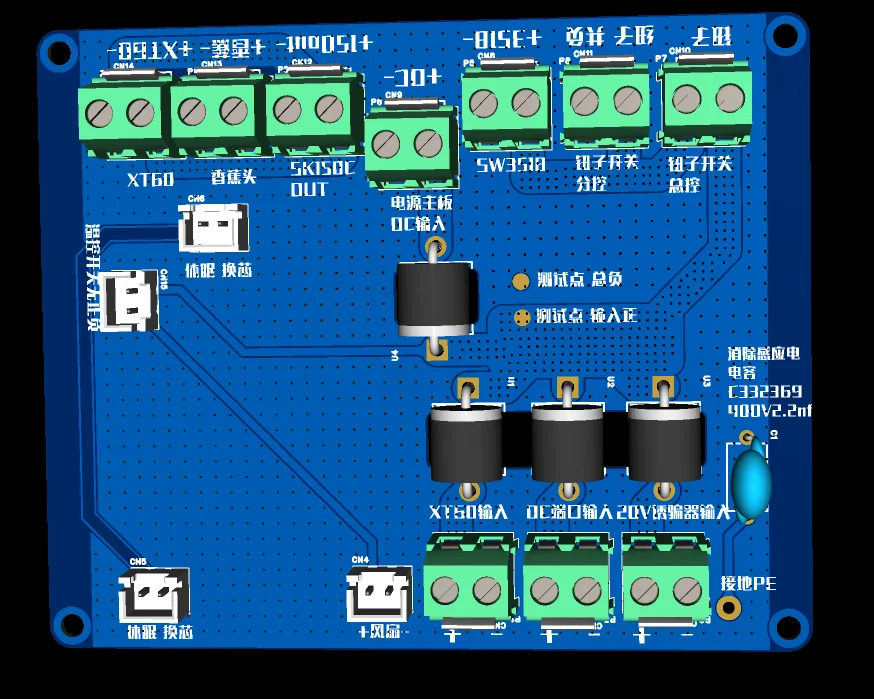

最近增加了接线板的PCB可以免费打样(群内下载)

主要是方便接线 也增加了消除感应电的功能 下面是接线图
