中小型模架的尺寸组合

中小型模架系列依模板的宽和长(B×L)划分，除了模板的厚度需由设计者从标准中选定外，模架的其他相关尺寸在标准中都已规定。下图所示为模架有关的周界尺寸，下表列出了中小型模架标准的尺寸组合

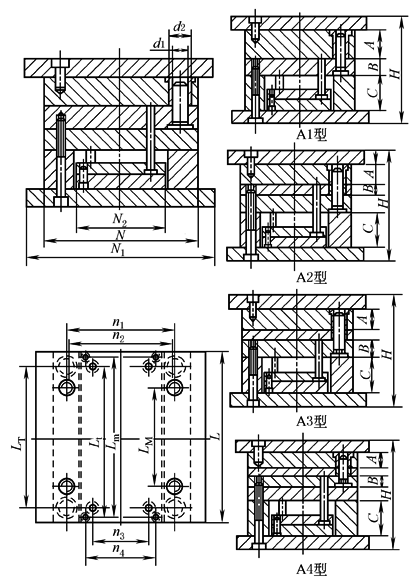

模架周界尺寸

塑料注射成型模具中小型模架标准的尺寸组合　　　　　　　　　　mm

序号

系列B×L

L

编号数

导柱直径

模板尺寸A，B

垫块高度C

1

100×L

100，125，160

01～64

12

12.5，16，20，25，32，40，50，63

40，50，63

2

125×L

125，160，200

01～64

12

12.5，16，20，25，32，40，50，63

40，50，63

3

160×L

160，200，250，315

01～64

16

16，20，25，32，40，50，63，80

50，63，80

4

180×L

200，250，315

01～49

16

20，25，32，40，50，63，80

50，63，80

5

200×L

200，250，315，355，400

01～64

20

20，25，32，40，50，63，100

50，63，80

6

250×L(1)

450，500，560

01～49

25

20，25，32，40，50，63，80，100

50，63，80

7

250×L(2)

315，355，400，450，500

01～49

25

25，32，40，50，63，80，100

63，80

8

315×L(1)

560，630

01～49

25

25，32，40，50，63，80，100

80，100，125

9

315×L(2)

355，400，450，500，560

01～36

32

32，40，50，63，80，100

80，100，125

10

355×L(1)

630，710

01～64

32

25，32，40，50，63，80，100，125

80，100，125

11

355×L(2)

400，450，500，560

01～49

32

32，40，50，63，80，100，125

80，100，125

12

400×L(1)

630，710

01～64

32

32，40，50，63，80，100，125

80，100，125

13

400×L(1)

630，710

01～64

32

32，40，50，63，80，100，125，160

80，100，125

400×L(2)

450，500，560

01～49

32

40，50，63，80，100，125，160

100，125，160

14

450×L(1)

630，710，800

01～64

40

32，40，50，63，80，125，160

100，125，160

15

450×L(2)

500，560，630

01～49

40

40，50，63，80，100，125，160

100，125，160

16

500×L(1)

710，800

01～64

40

32，40，50，63，80，100，125，160

100，125，160

17

500×L(2)

560，630，710，800，900

01～49

40

40，50，63，80，100，125，160

100，125，160

18

560×L

01～64

40

40，50，63，80，100，125，160，200

100，125，160，200
