中小型模架的结构形式(品种)

(1) 中小型模架的分类

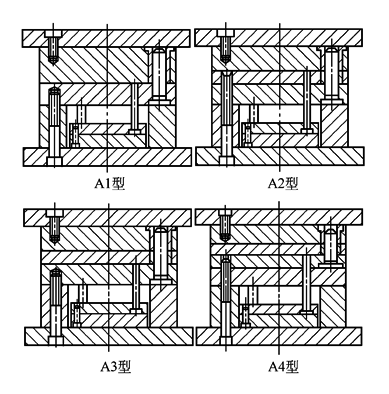

图1  基本型模架结构(A1～A4型)

① 按结构特征可分为基本型和派生型。基本型有四种，即A1、A2、A3和A4，如图1所示；派生型有九种，即P1、P2、P3、P4、P5、P6、P7、P8和P9，如图2所示

② 按导柱和导套的安装形式可分为正装和反装两种，正装代号为Z，反装代号为F。序号1、2、3为分别采用带头导柱、带肩导柱和带肩定位导柱，如图3所示

③ 按动、定座板的尺寸可分为带肩和无肩两种

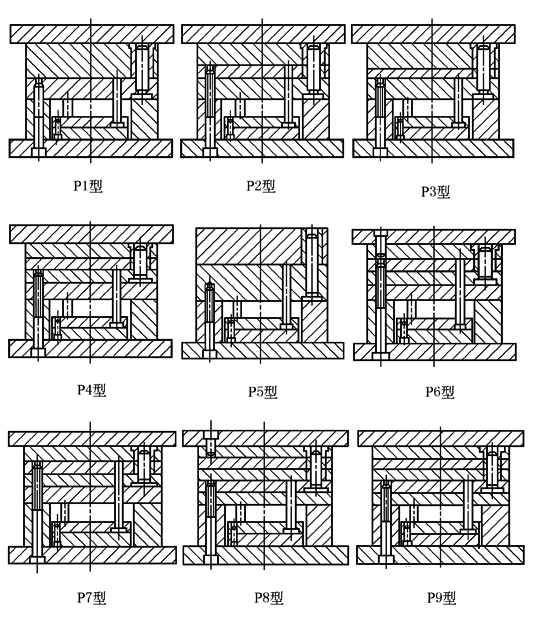

图2  派生型模架结构(P1～P9型)

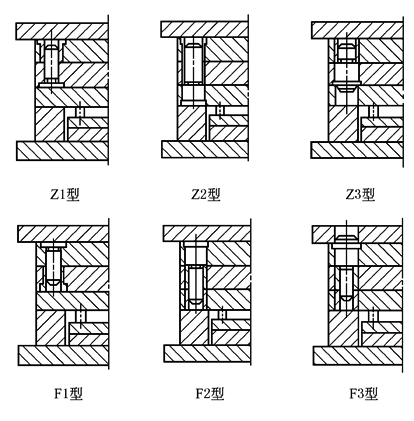

图3  正装和反装导柱模架结构

(2) 各种模架的特点和用途见下表

各种模架的特点和用途

类型

基 本 型

派 生 型

型号

A1

A2

A3

A4

P1～P4

P5

P6～P9

特

点

和

用

途

定模为两块模板，动模为一块模板，采用推杆推出机构。适用于单分型面注塑模

定模和动模均为两块模板，采用推杆推出机构。适用于直流道、斜导柱抽芯的注塑模

定模为两块模板，动模为一块模板，采用推板推出机构。适用于脱模力大的塑件、薄壳塑件、塑件表面不允许有推出痕迹的注塑模

定模和动模均为两块模板，采用推板推出机构。适用范围类似A1型

P1～P4型由基本型A1～A4对应派生而成，不同点在于取掉了定模板上的固定螺钉，使定模部分增加了一个分型面而成为三板式模具。多用于需要点浇口场合。其他特点及用途同A1～A4

定、动模板均为一块模板。主要适用于直浇道且整体简单型腔的注塑模

P6对应P7，P8对应P9，只是去掉了定模座板上的固定螺钉。它们均适用于复杂的注塑模(如定距分型自动脱浇口的注塑模)
