定模设置推出机构的注射模

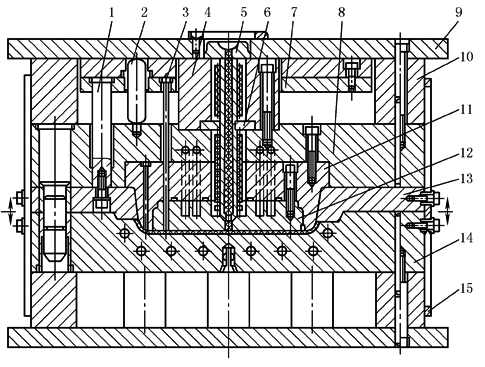

下图所示为双缸洗衣机水桶盖板塑料注射成型模具。熔体在绝热状态下流入注射模。由于外表面为装饰面，故模具的浇口和推出机构均设在塑件内表面，并在定模设置推出机构

当开模至一定距离后，动模开始带动拉板15，继而在开模侧由拉板15带动推板13，并通过复位杆1、推杆固定板7带动推杆3与推板13同时推动塑件脱离定模镶块11及12。合模时，推杆由复位杆带动而复位，这种定模推出机构简单，应用广泛

双缸洗衣机水桶盖板塑料注射成型模具

1—复位杆；2—导柱；3—推杆；4，10—支架；5—绝热喷嘴；6—卡环；7—推杆固定板；8—定模板；

9—定模座板；11，12—定模镶块；13—推板；14—动模型腔板；15—拉板
