斜导柱分型抽芯原理

斜导柱分型抽芯机构工作过程见下图。斜导柱侧分型与抽芯机构具有结构简单、制造方便、安全可靠的特点，因而是最常用的一种结构形式。下图中与模具开合方向成一定角度的斜导柱3固定在定模座板2上，滑块8可以在动模板7的导滑槽内滑动，侧型芯5用销钉4固定在滑块8上。开模时，开模力通过斜导柱作用于滑块上，迫使滑块在动模导滑槽内向左滑动，直至斜导柱全部脱离滑块，即完成抽芯动作。塑件由推出机构中的推管6推离型芯。在注射成型时，滑块8受到型腔熔体压力的作用，有产生移位的可能，因此用楔紧块1来保证滑块在成型时的位置。限位挡块9、弹簧10及螺钉11组成滑块定位装置，使滑块保持抽芯后的最终位置，以确保再次合模时斜导柱能顺利地插入滑块的斜导柱孔，使滑块回到成型时的位置

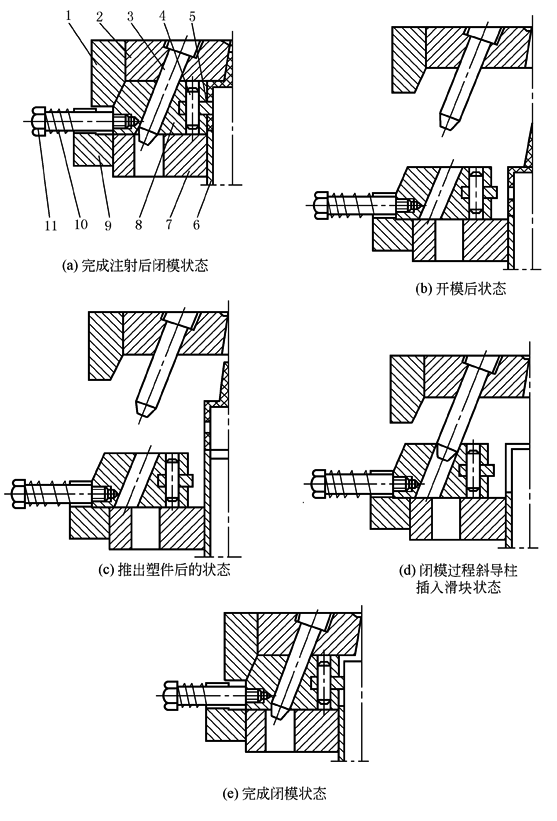

斜导柱侧向分型与抽芯机构工作过程

1—楔紧块；2—定模座板；3—斜导柱；4—销钉；5—侧型芯；6—推管；7—动模板；

8—滑块；9—限位挡块；10—弹簧；11—螺钉
