复位零件

为保证塑件顺利脱模和推出机构各部分运动灵活，以及推出元件的可靠复位，必须有以下辅助零件的配合作用

为使推出机构合模后能回到原来位置，推杆或推管推出机构中通常设有复位杆，或者推杆兼复位杆

复位杆机构

复位

机构

结  构

说  明

1.

复

位

杆

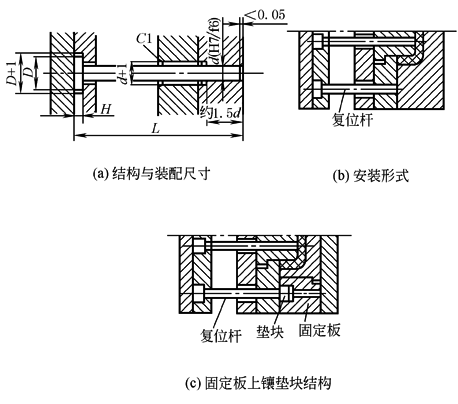

复位杆在结构上与推杆相似，所不同的是它与模板的配合间隙较大，同时复位杆顶面不应高出分型面。图a是复位杆的结构与装配尺寸；图b是常用的安装形式；图c是当复位杆的顶面顶在不淬火的定模固定板上时，在固定板上镶入一淬火垫块，以免在工作中复位杆将定模固定板顶出凹坑而影响准确复位

2.

推

杆

的

兼

用

形

式

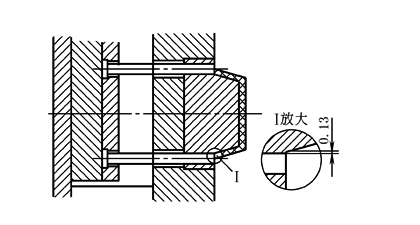

在塑件的几何形状和模具结构允许的情况下，可利用推杆使推出装置复位。由于推杆的兼用，不需要另设复位杆，可使模具结构简单。兼用推杆的边缘应与型芯侧壁隔0.1～0.15mm，以免兼用推杆因推杆孔的摩擦而擦伤型芯侧壁

3.

弹

簧

复

位

机

构

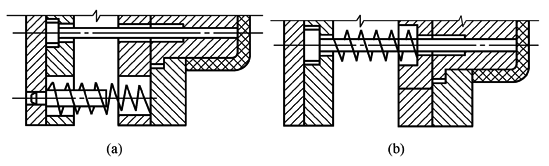

利用弹簧力使推出机构复位。图a中，弹簧内装有一定位杆或把弹簧套在复位杆上，以免工作时弹簧偏移；图b中，因为推杆周围的空间位置允许，弹簧可直接套在推杆上。弹簧复位方式结构简单，但须注意弹力要足够，一旦弹簧失效，要及时更换
