导套和导向孔的结构、固定方法及应用

导套主要有直导套和带头导套。图1为塑料注射模具常用的标准导套。图1a为直导套，结构简单，制造方便，用于小型简单模具。其固定方法见图2a～c。图1b为带头导套，结构较复杂，主要用于精度较高的大型模具。对于大型注射模具，为防止导套被拔出，导套头部安装方法如图2c所示。如果导套头部无垫板时，则应在头部加装盖板，如图2d所示。在实际生产中，可根据需要，在导套的导滑部分开设油槽。对导套的要求见下表

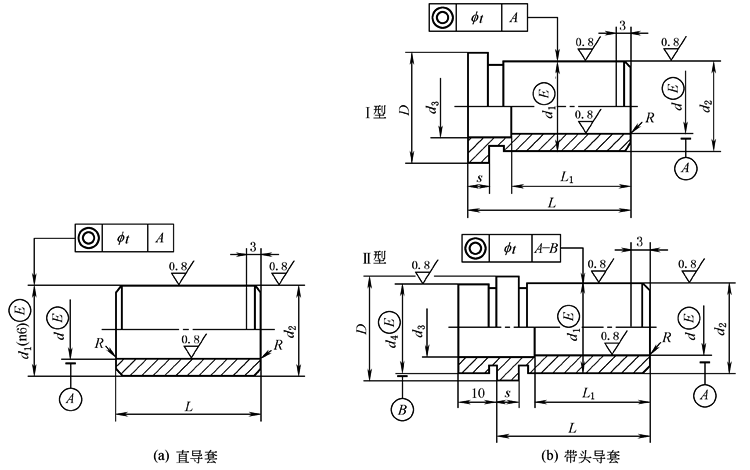

图1  导套的结构形式

图2  导套的固定方式

对导套的要求

序号

要求及说明

1

形状

为使导柱进入导套顺利，在导套的前端倒一圆角。导柱最好打通，否则导柱进入未打通的导柱孔(盲孔)时，孔内空气无法逸出，而产生反压力，给导柱的进入造成阻力。当结构需要开的是盲孔时，就要在盲孔的侧面增加通气孔，或在导柱的侧壁磨出排气槽

2

材料

可用淬火钢(20钢或T8A淬火50～55HRC)或铜等耐磨材料制造，但其硬度应低于导柱硬度，这样可改善摩擦情况

3

导套的精度与配合

导套与模板之间的配合一般是过渡配合。导套与导柱之间的配合一般是间隙配合
