导柱的结构、形式及应用

导柱的结构形式随模具的结构、大小及塑件生产批量要求的不同而不同，目前在生产中常用的结构如下图所示

台阶式导柱的结构形式

导柱的结构、形式及用途

导柱形式

结  构

说  明

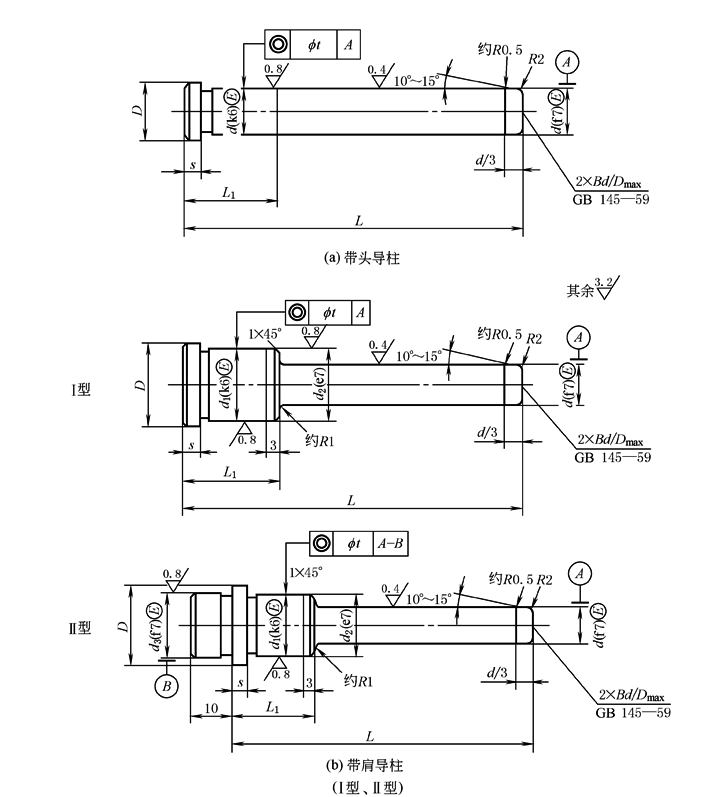

1.带头导柱

(台阶式导柱

导向装置)

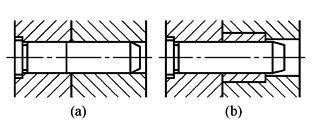

小批量生产，一般不需要导套，导柱直接与模板导向孔配合，如图a所示。也可以与导套配合，如图b所示。这种导柱常用材料为20钢和T8A。热处理方法为，20钢经渗碳淬火处理，T8A经淬火处理，硬度达到56～60HRC

2.带肩导柱

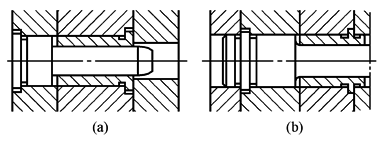

带肩导柱一般用于大型或精度要求高、生产批量大的模具，一般与导套配合使用，如图a所示，导套的外径与导柱直径d₁相等，便于导柱固定孔和导套固定孔的加工。如果导柱固定板较薄，可采用图b所示结构，其固定部分有两段，分别固定在两块模板上。根据需要，以上导柱的导滑部分可以加工出油槽

3.推板导柱

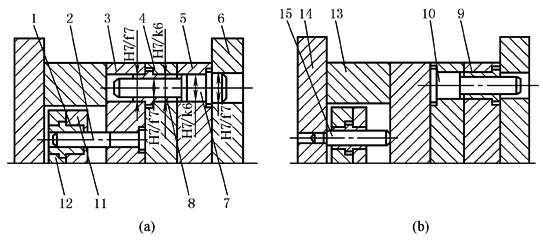

1，8，9—带头导套；2，7，10—带头导柱；3—支承板；4—动模板；5—定模板；

6—定模座板；11—推杆固定板；12—推板；13—垫块；14—动模座板；15—推板导柱

为保证顶出机构的运动平稳性，一般在顶出机构中设有推板导柱或带头导柱，如图所示

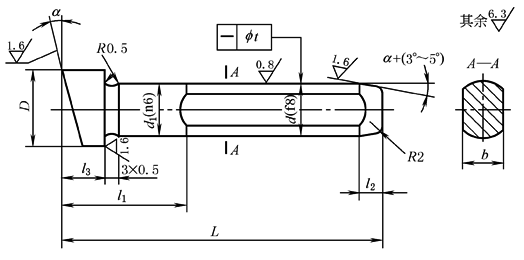

4.斜导柱

Ⅰ型

斜导柱用于具有斜导柱分型与抽芯机构的注射模具上。α角取决于导柱的斜角，所用材料和热处理方法与带头导柱一样

5.合模销

为保证锥模套中拼块相对位置的准确性，常用两个合模销。分模时，为了使合模销不被拔出，其固定端部分别采用H7/k6过渡配合，另一滑动端部分别采用H9/f9间隙配合
