嵌件周围塑料裂纹 |
||||||
|
塑料制品在使用过程中，由于环境温度变化和塑料老化的影响，在嵌件周围的塑料可能产生裂纹。为防止和减少裂纹，合理设计嵌件模塑制品结构极为重要 对于金属嵌件模塑制品，嵌件的周围壁面应有足够的厚度，若壁面太薄，易引起裂纹，下表列出了不同塑料品种模塑制品中金属嵌件周围最小壁厚 |
||||||
|
不同塑料品种模塑制品中金属嵌件周围最小壁厚设计推荐值 mm |
||||||
|
塑 料 |
嵌 件 直 径 |
|||||
|
4 |
6 |
10 |
12 |
20 |
25 |
|
|
ABS 聚甲醛 丙烯酸塑料 纤维素塑料 FVA FEP(四氟乙烯-六氟丙烯共聚物) 尼龙 聚苯醚(改性) PC HDPE PS PP 酚醛(通用级) 酚醛(中等冲击强度) 酚醛(高冲击强度) 脲醛 环氧 醇酸 DAP 聚酯(热固性) 聚酯(热塑性) 密胺 |
4 1.6 2.4 4 1 0.6 4 1.6 4 不推荐 不推荐 4 2.4 2 1.6 2.4 0.5 4 4 2.4 1.6 4 |
6 4 4 6 2 1.5 6 4 6 不推荐 不推荐 6 4 3.5 3 4 0.75 5 5 4 4 5 |
10 5 5 10 不推荐 不推荐 10 5 10 不推荐 10 5 4 3.5 5 1.0 5 6 4.5 5 5.5
|
12 6 6 12 不推荐 不推荐 12 6 12 不推荐 12 5.5 5 5 5.5 1.3 8 8 5 6 8
|
20 10 10 20 不推荐 不推荐 20 10 20 不推荐 20 8 7 7 8 1.5 9 9 6 10 9
|
25 12 12 25 不推荐 不推荐 25 12 25 不推荐 25 9 8 8 9 1.8 10 10 7 10 10
|
|

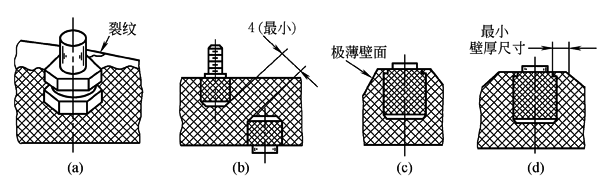

在制件中，尽量不使用带锐边的嵌件如方形、矩形或六边形断面的嵌件，因为制品中嵌件锐边附近易产生局部应力集中，而使塑料产生裂纹，如图a所示 热固性塑料模塑制品，同一断面上相邻两嵌件之间的最小距离应大于4mm(图b)。若相邻两嵌件离得太近，易引起嵌件之间塑料产生裂纹，若嵌件用于传导电流，裂纹会引起短路 如图c、d所示，金属嵌件用作制品凸台支撑时，嵌件周围凸台最小壁厚尺寸按上表数据确定
不合理的嵌件形式和位置引起制品裂纹 |
||||||
